Tvådelad flänskulventil: strukturella principer, installationsregler och tillämpningsbegränsningar

De flesta fel på plats och valfel i industriella vätskesystem härrör från en ytlig förståelse av ventilegenskaper. Många ingenjörer betraktar tvådelade kulventiler med fläns som vanliga on-off-komponenter, och ignorerar deras strukturella avvägningar, tryckbärande gränser och inneboende installationslogik. Jämfört med kulventiler i ett stycke som saknar tryckmotstånd och tredelade kulventiler med höga underhållskostnader, ger tvådelade kulventiler med fläns den optimala balansen mellan kostnadseffektivitet och hållfasthet i industriella applikationer och effektivitet i industriella applikationer. Dess unika strukturella design kommer dock med tydliga installationsgränser och tillämpliga arbetsförhållanden. I de flesta fall orsakas vanliga defekter som läckage, stopp och skador på ventilhuset inte av produktkvalitetsproblem, utan av felaktig installation och felaktiga arbetsförhållanden. Den här artikeln bryter ner fragmenterade grundläggande handledningar och branschstereotyper. Den genomför en djupgående analys av tvådelade flänskulventiler från strukturell essens, vertikal och horisontell installationslogik, standarddriftriktlinjer, förbjudna tillämpningsscenarier och vanliga frågor, ger praktiska och professionella referenser för rörledningsdesign, fältinstallation och dagligt underhåll.

1. Vad är en tvådelad flänskulventil?

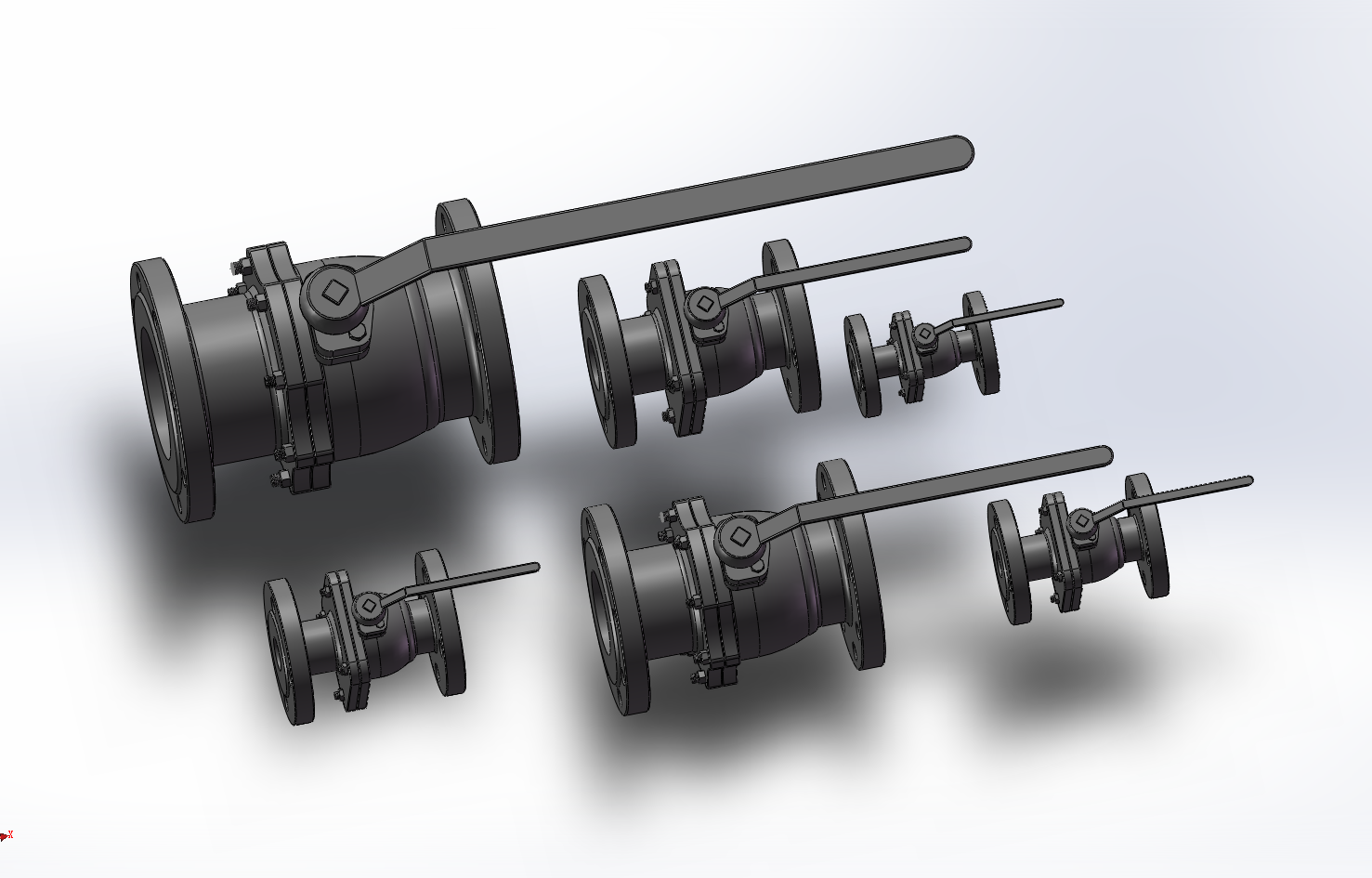

En tvådelad flänskulventil har en delad tvådelad ventilkropp och integrerad flänsanslutningsstruktur. Den är sammansatt av ett huvudventilhus och en huv, fäst med höghållfasta bultar och utrustad med interna precisionskomponenter inklusive kulor, ventilsäten och spindeltätningsenheter. Upptar en mittposition mellan endelade och tredelade kulventiler, den fungerar som den vanliga standardventilen för anläggningsteknik, lätt industri, allmänna kemiska och kommunala vätskesystem. Många ingenjörer blandar ihop de tre typerna av kulventiler på grund av bristen på djupgående förståelse för deras strukturella avvägningar. Kulventiler i ett stycke är billiga med integrerade gjutstrukturer men begränsad tryckmotstånd och nästan ingen underhållsbarhet. Tredelade kulventiler stödjer inline demontering och komponentbyte, idealiska för tuffa arbetsförhållanden men med högre totala kostnader. Den tvådelade designen fyller marknadens gap perfekt. Den bibehåller pålitlig täthet och strukturell styvhet hos delade ventiler, kompenserar för tryckfelet hos inbyggda ventiler och undviker den komplexa demonteringsstrukturen hos tredelade ventiler. När det gäller teknisk positionering är det inte en professionell ventil för extrema arbetsförhållanden, utan en standardiserad och kostnadseffektiv lösning för de flesta allmänna vätskesystem. Den antar en fullportsflödesdesign med 90-graders snabbväxling och dubbelriktad tätningsprestanda. Den är kompatibel med vatten, olja, konventionell gas och svagt korrosiva media och täcker tryckklasser från PN16 till PN40. Med stabil drift och låga felfrekvenser är den mycket lämplig för standardiserade rörledningar som kräver långvarig kontinuerlig drift och sällan underhåll.

2. Kan en tvådelad flänskulventil installeras vertikalt?

Vertikal installation av tvådelade flänskulventiler har länge varit ett kontroversiellt ämne inom industriell konstruktion. Den praktiska slutsatsen är tydlig: vertikal installation är genomförbar men inte universellt tillämplig, med strikta restriktioner för arbetsförhållanden och installationsmetoder, vilket är en av de mest förbisedda fallgroparna på plats. Till skillnad från gravitationsberoende backventiler, är tvådelade kulventiler beroende av förspända ventilsätetätning och kulrotation för att förverkliga öppning och stängning. Teoretiskt sett är både horisontell och vertikal installation strukturellt acceptabla. Ändå förstärker vertikal montering dolda risker såsom medelsedimentering och stamspänningsavvikelse, vilket direkt undergräver tätningsstabilitet och livslängd. Vertikal installation fungerar perfekt för rena medier inklusive rent vatten, klart vatten och konventionell gas under normal temperatur och lågt tryck, utan inverkan på driftsstabiliteten. För media som innehåller sediment, fasta partiklar, hög viskositet eller enkel kristallisering rekommenderas inte vertikal installation. Föroreningar kommer kontinuerligt att lägga sig i botten av den vertikala ventilkroppen, sliter på precisionsventilsätets yta och orsakar kulstopp, mikroläckage och ojämn omkoppling — problem som sällan ses i horisontellt installerade ventiler. Dessutom finns det en okrossbar regel för vertikal installation: ventilskaftet får aldrig monteras nedåt. Handrattar och ställdon måste vara vända uppåt eller i sidled. Installation nedåt leder till att kvarvarande medium och föroreningar ansamlas i stampackningsområdet, vilket orsakar gradvis korrosion, externt läckage och ej reparerbara dolda faror.

3. Riktlinjer för kärninstallation för tvådelade flänskulventiler

Över 80 % av de sena ventilfelen beror på icke-standardiserad installation snarare än kvalitetsdefekter. Professionell installation fokuserar på att eliminera rörledningsspänningar, tätningsavvikelser och medelstora stötrisker, istället för att bara rikta in bulthål och fästskruvar. Följande är fältverifierade riktlinjer för kärnverksamhet.

3.1 Förbehandling av rörledningen för att undvika dold nötning

Rensa och spola noggrant hela rörledningen före installation för att avlägsna svetsslagg, rost, skärskräp och andra hårda partiklar. Ventilsätet för tvådelade kulventiler antar en spegeltätningsstruktur med hög precision. Små hårda föroreningar kommer att orsaka irreversibla repor och permanent mikroläckage, vilket är den primära orsaken till kortvarigt fel på nya ventiler.

3.2 Nollspänningsflänsjustering

Dra eller tryck aldrig i rörledningar med våld för att rikta in flänshålen. Den styva tvådelade ventilkroppen är benägen att mikrodeformeras under påtvingad påkänning. När systemtrycket fluktuerar kommer den deformerade ventilkroppen att drabbas av tätningsfel eller till och med spricka. Säkerställ naturlig passning av flänsytor och centrerad packningsplacering för jämn tryckfördelning.

3.3 Diagonal och gradvis åtdragning av bultar

Fäst flänsbultarna diagonalt och i flera steg istället för att dra åt ena sidan helt på en gång. Asymmetrisk kompression orsakar obalanserad packningsspänning och mikroflänsdeformation, vilket leder till ett vanligt problem på plats: inget läckage under lågt tryck men tydligt läckage under högt tryck.

3.4 Fullslagstrycktest efter installation

Sätt inte ventilen i formell drift omedelbart efter installationen. Genomför trycktester i både helt öppet och helt stängt tillstånd för att verifiera tätningsprestanda och kontrollera om det finns fastnade fel eller stressinducerade fel, vilket eliminerar potentiella risker i förväg.

3.5 Reservera tillräckligt med drift- och underhållsutrymme

Reservera tillräckligt med spelrum runt ventilstammar, handhjul och elektriska eller pneumatiska ställdon. Blockerat utrymme kommer att hindra daglig växlingsdrift och senare rutinunderhåll.

4. Strikt förbjudna installationsscenarier

Medan tvådelade flänskulventiler har universell stabilitet och kostnadsfördelar, har de inneboende strukturella begränsningar. Felaktig tillämpning i specifika scenarier kommer att leda till oåterkalleligt slitage och potentiella säkerhetsrisker, vilket är tydliga tekniska tabun.

4.1 Kontinuerliga produktionslinjer som kräver frekvent underhåll

Den tvådelade bultade strukturen kan inte stödja inline-byte av inre slitdelar. När ventilsäten eller tätningar slits ut måste hela ventilen tas bort och rörledningen kopplas bort för underhåll. Det är inte tillämpligt på 24-timmars kontinuerliga produktionsscenarier som kräver regelbunden rengöring och byte av delar, där tredelade kulventiler är det enda genomförbara alternativet.

4.2 Arbetsförhållanden med partikelformiga, kristallina eller högviskösa medier

Till skillnad från tredelade ventiler som stöder snabb demontering och rengöring, kan tvådelade ventiler inte enkelt demonteras för att rensa inre avlagringar. Långvarig drift med orena medier kommer att orsaka kontinuerlig nötning av tätningsytan och kulstopp, vilket kraftigt ökar risken för fel.

4.3 Rörledningar med kraftig vattenhammare och frekventa tryckfluktuationer

Den tvådelade delade strukturen har lägre slaghållfasthet jämfört med inbyggda ventiler och förstärkta tredelade ventiler. Upprepade slag av vattenhammare och drastiska tryckförändringar kommer att lossa fästbultar och dämpa tätningens föråtdragningskraft, vilket resulterar i ihållande mediumläckage.

4.4 Långsiktig strypreglering

Tvådelade flänskulventiler är konstruerade strikt för on-off-kontroll snarare än strypning. Långvarig halvöppen drift kommer att orsaka höghastighets medelskurning på ventilsätet, vilket snabbt sliter på spegelförseglingsskiktet och orsakar irreversibelt läckage. Den tillåter endast omedelbar flödesjustering, inte kontinuerlig strypning.

4.5 Icke-standardinstallation i explosionssäkra scenarier

För brandfarliga och explosiva medier kommer att utelämna anordningar för att eliminera statisk elektricitet eller att installera stammar nedåt orsaka statisk ackumulering och medelavlagring, vilket medför allvarliga explosions- och brandrisker.5. Vanliga frågor om Two-Piece

5. Vanliga frågor om installation av tvådelad flänskulventil

F1: Vilken installationsmetod ger längre livslängd, vertikalt eller horisontellt?

För rena media utan föroreningar har installationsställningen liten inverkan på livslängden. För sedimentbenägna media är horisontell installation mycket stabilare. Det undviker effektivt inre avsättning av föroreningar och minskar slitage på tätningsytan, vilket gör den till den föredragna lösningen för komplexa arbetsförhållanden.

F2: Varför läcker ventiler endast under högt tryck men inte under lågt tryck efter installation?

Över 90 % av sådana fel orsakas av ojämn åtdragning av bultar, packningsförskjutning och ej släppt rörledningsspänning. Strukturella avvikelser är obetydliga under lågt tryck men förstärks under högt tryck, vilket leder till tätningsfel. Problemet kan lösas genom att återmontera bultarna diagonalt och eliminera rörledningsspänningar.

F3: Kan tvådelade flänskulventiler matcha automatiska ställdon?

Ja. Standard tvådelade flänskulventiler med hög plattform är helt kompatibla med elektriska och pneumatiska ställdon. De stöder automatisk fjärrstyrning och är kostnadseffektiva alternativ för automatiserade vätskeledningar.

F4: Vad orsakar blockering av nyinstallerade ventiler?

Vanliga orsaker är repor på tätningsytan från föroreningar i rörledningen, mikrodeformation orsakad av påtvingad flänsinriktning och avsaknad av tryckavlastningsförsök. Dessa är typiska installationsfel snarare än produktkvalitetsproblem.

F5: Hur väljer man mellan tvådelade och tredelade flänskulventiler?

Välj tvådelade kulventiler för konventionella arbetsförhållanden med låg underhållsfrekvens och krav på kostnadskontroll. Välj tredelade kulventiler för tuffa korrosiva miljöer, lätt nedsmutsade media och kontinuerliga produktionssystem som kräver inline-underhåll. Det finns ingen absolut överlägsenhet mellan de två - endast scenariobaserad lämplighet.

Slutsats

Det grundläggande tekniska värdet av tvådelade flänskulventiler ligger i deras utmärkta anpassningsförmåga till de flesta allmänna industriella vätskescenarier. Med stabil struktur, mogen prestanda och kontrollerbara kostnader har de blivit grundläggande och centrala komponenter i moderna industriella pipelines. De flesta ventilfel hänförs till bristande överensstämmelse med arbetsvillkor och icke-standardiserad installation, snarare än inneboende produktdefekter. En grundlig förståelse för dess strukturella avvägningar, installationsgränser och applikationstabu hjälper ingenjörer att undvika stereotypa installationsmisstag, maximera långsiktig driftstabilitet, minska de totala underhållskostnaderna och slutligen inse en säker, effektiv och hållbar drift av industriella vätskor.
