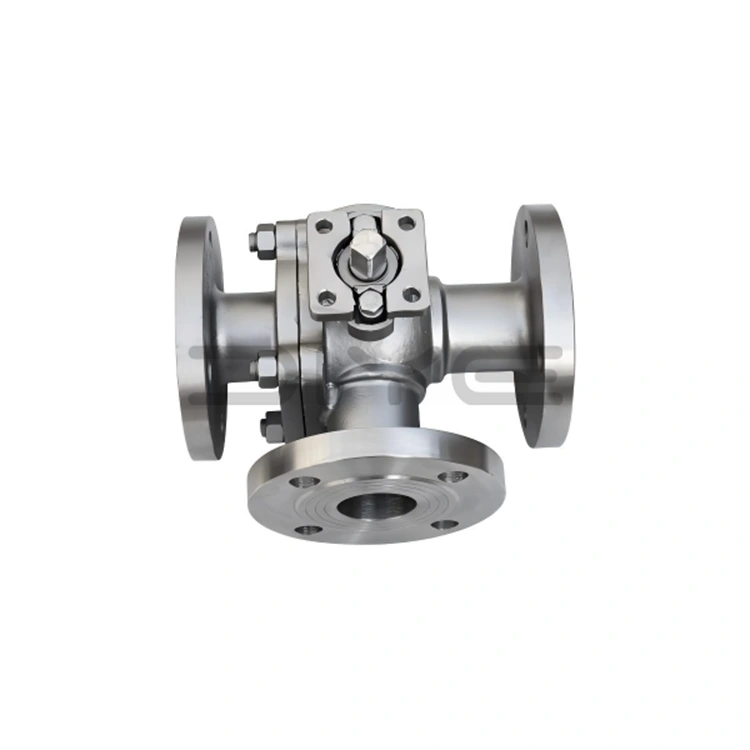

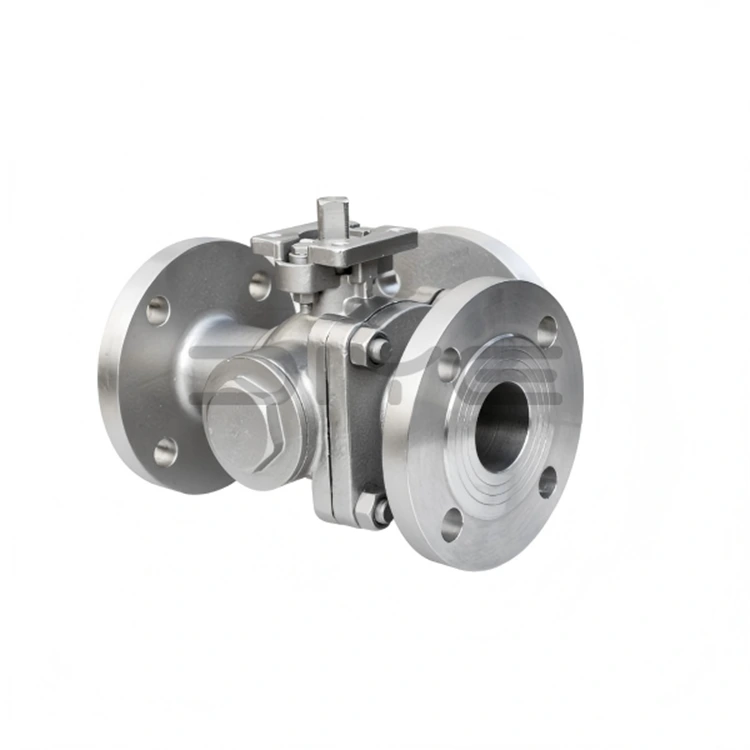

3-vägs flänsade kulventiler i rostfritt stål

DIYE-VENTIL 3-vägs flänsade kulventiler i rostfritt stål är högpresterande industriventiler speciellt designade för flödeskontroll i komplexa rörledningar. Mycket anpassningsbara, de kan möta de olika behoven i olika industriella scenarier. Produkterna har en vetenskaplig strukturell design, kombinerat med högkvalitativa material och rigorösa tillverkningsprocesser, och används i stor utsträckning inom kemiska, petroleum- och andra industriella områden, vilket ger tillförlitliga lösningar för rörledningsmediaavledning, sammanslagning och byte.

Kärnmaterial och kvalitetssäkring

De 3-vägs flänsade kulventilerna i rostfritt stål är huvudsakligen konstruerade av 304 eller 316L rostfritt stål, med utmärkt korrosionsbeständighet, hög temperaturbeständighet och tryckbeständighet, vilket gör dem anpassningsbara till olika svåra arbetsförhållanden. Tätningarna är gjorda av högkvalitativa material som polytetrafluoreten (PTFE) och PPL, noggrant utvalda och överensstämmer med internationella industristandarder. Allt material som används i produktionen inspekteras enligt industristandarder som GB/T och API, och materialspektralrapporter finns tillgängliga för att säkerställa materialöverensstämmelse och kvalitetsspårbarhet.

Anpassningsmöjligheter

För att möta behoven hos olika tekniska projekt stöder DIYE VALVE anpassning på begäran av 3-vägs flänsade kulventiler i rostfritt stål. Icke-standardiserade storlekar, speciella flödeskanaler och olika flänsstandarder kan anpassas efter kundens krav. Skräddarsydda flödeskanaler kan också skapas utifrån kundritningar för att lösa speciella flödeskontrollutmaningar i komplexa pipelines.

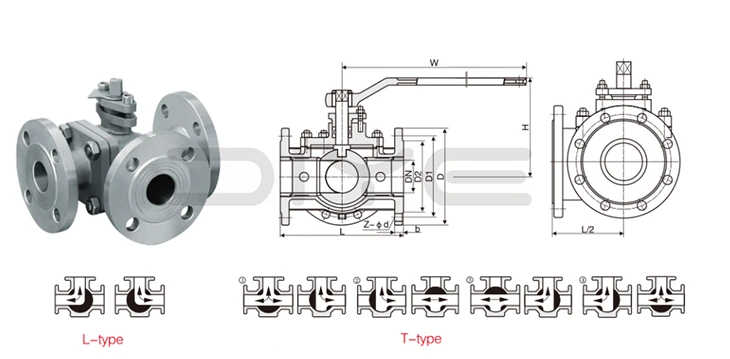

LT Flödeskanal Detaljer

LT (flödeskanalen) för DIYE VALVE 3-vägs flänsade kulventiler i rostfritt stål är huvudsakligen uppdelad i två typer, båda med en 90° roterande öppnings- och stängningsstruktur. Handtagets positionering är tydlig, växlingen är smidig och driften är bekväm och pålitlig, vilket uppfyller de komplexa kontrollbehoven för industriella rörledningar.

1.L-typ flödeskanal (LT-L)

Används främst för mediaavledning eller enkelriktad växling. Kulkärnan har en L-formad genomgående håldesign, som möjliggör "ett inlopp, två utlopp" eller "två inlopp, ett utlopp" vätskekontroll. En 90° rotation av handtaget ändrar snabbt mediaflödesriktningen, lämnar inga mediarester, minimerar flödesmotståndet och förbättrar rörledningens drifteffektivitet.

Tillämpliga scenarier: Lämplig för att avleda ett medium till två olika rörledningar, eller slå samman två medier till en rörledning (samtidig sammanslagning är förbjuden för att undvika korskontaminering), såsom rörledningsförgrening och mediadistribution i industriell produktion.

2. Flödeskanal av T-typ (LT-T)

Används i första hand för mediasammanslagning, avledning eller dubbelriktad växling. Kulkärnan har en T-formad design med genomgående hål, som flexibelt möjliggör kontroll av "ett inlopp, två utlopp", "två inlopp, ett utlopp" eller "två inlopp, två utlopp". Smidig omkoppling, tät tätning och samtidig leverans av två kompatibla media gör den lämplig för flerriktad flödeskontroll i komplexa rörledningar.

Tillämpliga scenarier: Lämplig för multi-directional media switching i komplexa pipelines, såsom mediablandning och pipeline reversering i kemi- och petroleumindustrin.

Fördelar med samarbete

Som källtillverkare har DIYE VALVE gott om lager och stabila leveranstider, vilket kan möta behoven av utrikeshandelsorder, distributörslager och stödja stora och medelstora ingenjörsprojekt; den tillhandahåller en komplett uppsättning exportdokument och inspektionsrapporter för att säkerställa smidig tullklarering; bulkköp kan njuta av differentierade rabatter; den är utrustad med ett professionellt tekniskt team och omfattande kundservice och kan när som helst förse kunder med teknisk support och lösningsrådgivning för att uppnå ömsesidig nytta och win-win-resultat.

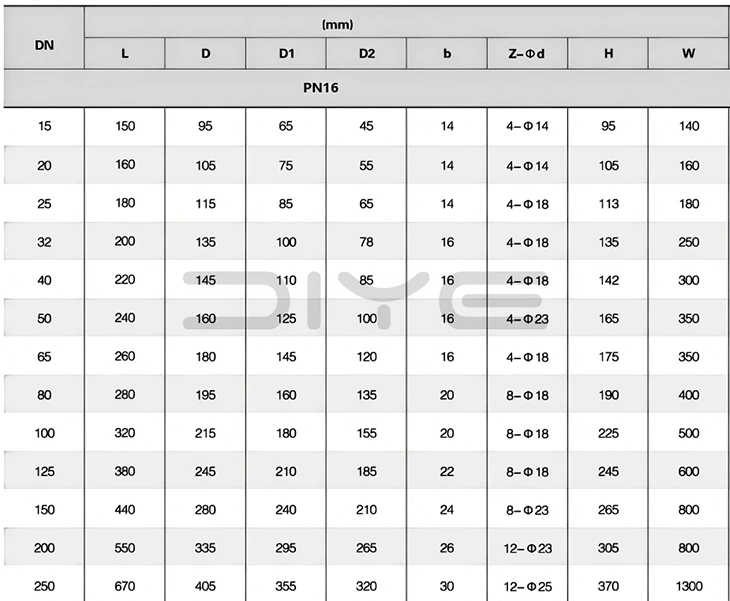

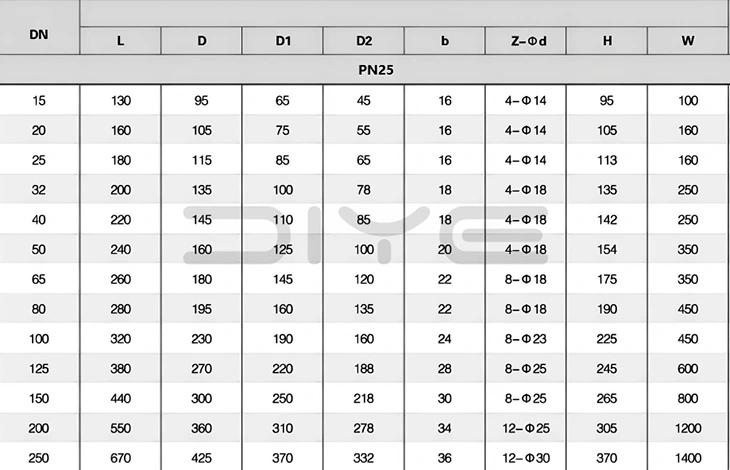

Tekniska parametrar

FAQ

F: Vilka är de viktigaste tekniska skillnaderna mellan flödesmönstren av L-typ (LT-L) och T-typ (LT-T) för den 3-vägs flänsade kulventilen i rostfritt stål? Hur gör man ett urval?

S: Kärnskillnaden ligger i flödesfunktionen och tillämpliga scenarier:

1.L-typ flödesmönster (LT-L): Kulkärnan har ett L-format genomgående hål. Den kan bara realisera envägsväxling av "ett inlopp, två uttag" eller "två inlopp, ett uttag". Det kan inte kombinera två medier samtidigt (för att undvika korskontaminering). Den erbjuder lågt flödesmotstånd och inga rester, vilket gör den idealisk för enkla avlednings-/sammanflödesscenarier som rörledningsförgrening och mediumdistribution.

2.T-typ flödesmönster (LT-T): Kulkärnan har ett T-format genomgående hål. Den tillåter flexibel dubbelriktad omkoppling av "ett inlopp, två uttag", "två inlopp, ett uttag" eller "två inlopp, två uttag". Den kan samtidigt slå samman två kompatibla medier, vilket gör den lämplig för multi-directional medium switching och blandning i komplexa pipelines som de inom kemi- och petroleumindustrin.

Urvalskärna: Välj L-typ för enkel avledning; välj T-typ för komplex sammanflöde och flervägsväxling.

F: Vilka är de tekniska kraven för att växla mellan de två flödesmönstren? Finns det en möjlighet till jamming eller mediumkanalisering?

S: Tekniska växlingskrav: För båda typerna måste handtaget vridas 90° till positioneringsspärren för att säkerställa att kulkärnan är helt omkopplad på plats, vilket undviker ett halvöppet/halvstängt tillstånd (vilket kan orsaka medium kanalbildning och erosion av tätningsytan). Det rekommenderas att stänga rörledningens mediumtryck innan byte för att minska påverkan på kulkärnan.

Tillförlitlighetssäkring: Diyes produkter är utrustade med CNC-precisionsbearbetade kulkärnor och säten, vilket säkerställer hög passningsnoggrannhet för smidig, störningsfri omkoppling. Tätningsytorna är precisionsslipade för att uppnå dubbelriktad nollläckagetätning när de är helt omkopplade, vilket eliminerar medium kanalisering.

F: Kan speciella LT-flödesmönster anpassas? Vilka tekniska parametrar måste tillhandahållas?

S: Ja, vi stöder anpassning av exklusiva LT-flödesmönster. Följande grundläggande tekniska parametrar måste tillhandahållas:

1.Rörledningens nominella diameter och flänsstandard.

2. Medium typ, tryck och temperatur.

3. Specifika flödeskrav (t.ex. "tre inlopp, ett utlopp" eller "ett inlopp, tre utlopp").

4. Installationsutrymmesmått.

5. Materialkrav.
