Sanitär fackbackventil

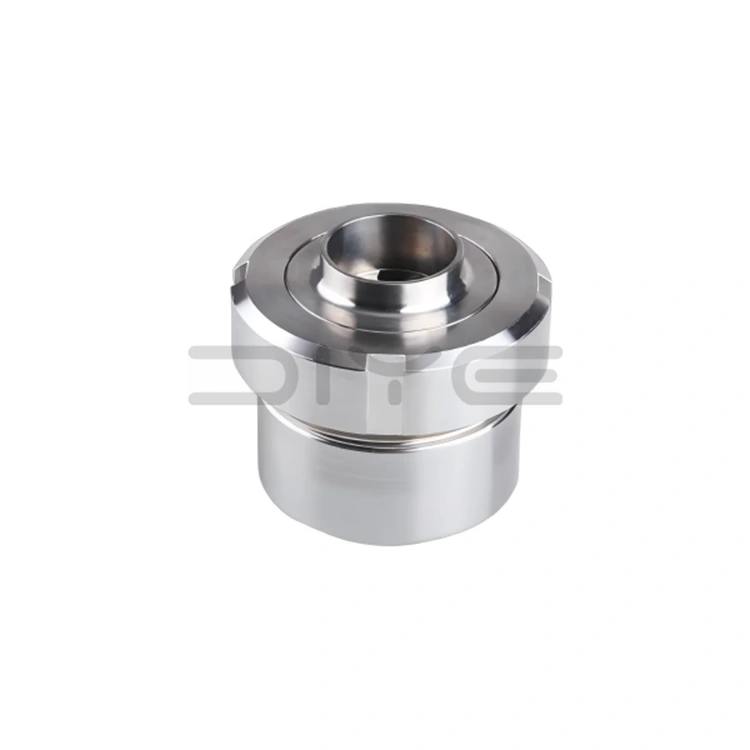

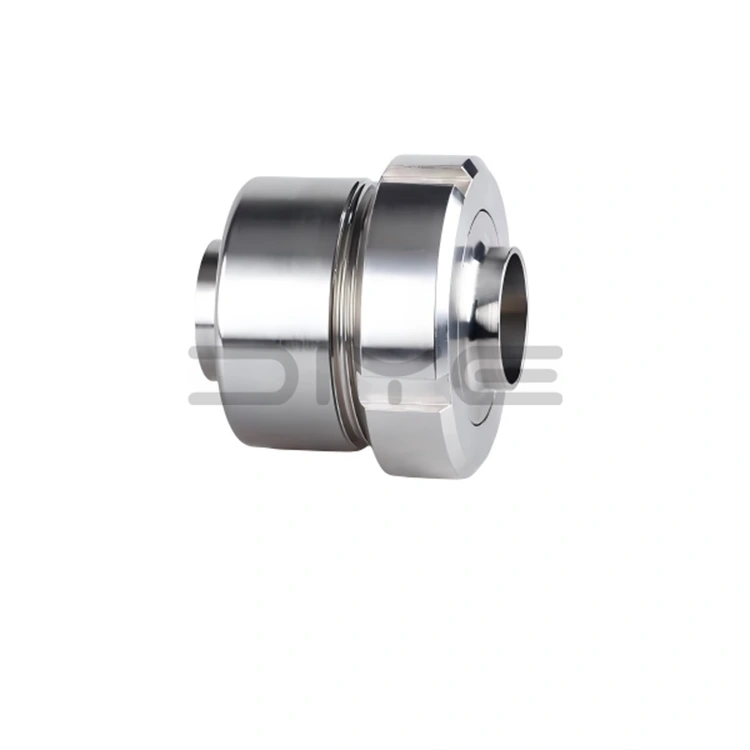

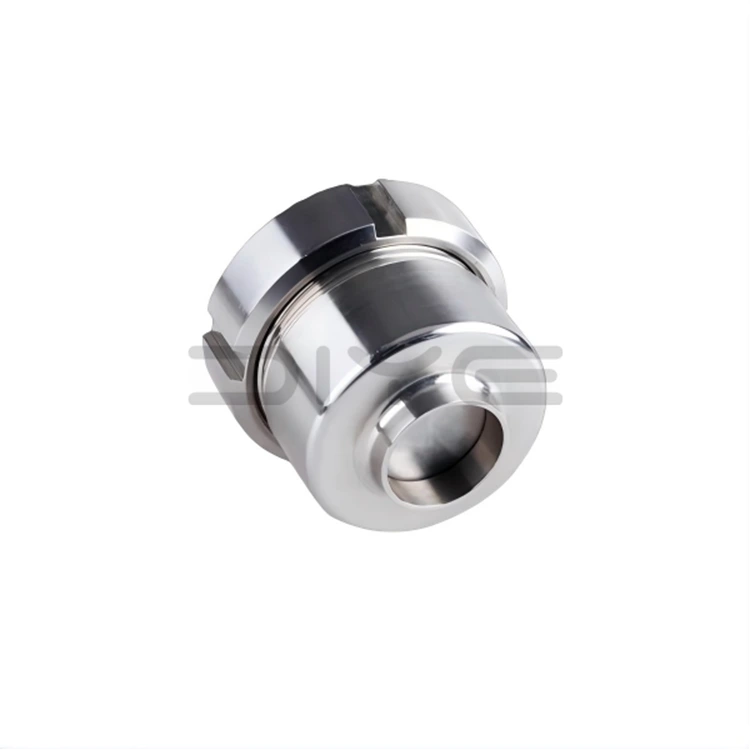

DIYE VALVE Sanitary Union Back Valve är en högpresterande backventil speciellt utformad för sanitära rörmiljöer. Dess innovativa delade unionsstruktur möjliggör snabb installation, demontering och underhåll utan att avbryta hela rörsystemet.

Vi erbjuder flexibla anpassningstjänster för att möta olika projektbehov:

1. Icke-standardiserade storlekar för att anpassa till olika rörlayouter

2. Flera anslutningsmetoder: kopplingsklämmor, kopplingsgängor, kopplingsflänsar

3. Förbättrad ytpolering för förbättrad hygienstandard. Alla produkter överensstämmer med internationella hygienstandarder som 3A, DIN, SMS, ISO och IDF, vilket säkerställer säker och kompatibel drift i olika industrier med hög renhet.

Structural Design and Core Advantages

1. Split-Type Union Design

Den sanitära backventilen består av fem kärnkomponenter: ventilhus, kopplingsled, ventilskiva, fjäder och tätningar. Dess unika split-typ union design erbjuder tre kärnfördelar:

- Snabb demontering: Eliminerar behovet av att ta bort hela ventilen från rörledningen, vilket minskar underhållstiden med 50 % jämfört med traditionella svetsade backventiler.

- Djuprengöring: Tillåter direkt kontakt med interna komponenter för noggrann sterilisering, kompatibel med CIP/SIP-rengöringsprocesser.

- Effektivt byte av delar: Möjliggör snabbt utbyte av känsliga delar, vilket minimerar stilleståndstid på kontinuerliga produktionslinjer.

Denna design adresserar exakt de centrala smärtpunkterna i sanitära driftsförhållanden, vilket minskar underhållskostnaderna och säkerställer kontinuitet i produktionen.

2. Precisionstätning

Genom CNC-precisionsbearbetning är alla komponenter dimensionellt toleranta och exakt inriktade, vilket uppnår:

- En tät passning mellan ventilskivan och tätningsytan, uppfyller klass VI nollläckagestandarder.

- Högelasticitetsfjädrar av livsmedelskvalitet ger snabb respons, vilket säkerställer omedelbar stängning vid tillbakaflöde.

Arbetsprincip:

Framåt flöde → Ventilskivan öppnas automatiskt, vilket säkerställer ett jämnt vätskeflöde.

Reverse Flow → Fjäderkraft och mottryck samverkar för att omedelbart stänga ventilskivan.

Denna dubbelverkande mekanism eliminerar helt risken för återflöde, förhindrar korskontaminering av bakterier och uppfyller de stränga kraven från mejeri-, dryckes- och läkemedelsindustrin.

Material och hygienstandarder

För att uppfylla stränga hygienkrav är alla vätskekontaktande komponenter tillverkade av högkvalitativt rostfritt stål:

Den ultrasläta inre ytan minskar rester, stödjer effektiv CIP/SIP-rengöring, minskar risken för mikrobiell tillväxt och uppfyller GMP- och livsmedelssäkerhetsbestämmelser.

Tekniska parametrar

Praktiskt applikationsfall

1. Utmaningar

En medelstor mejeribearbetningsanläggning i Europa upplevde ofta risker för återflödeskontamination i sina mjölkleveransledningar. Traditionella svetsade backventiler hade rengöringsdöda zoner, vilket krävde att rörledningen var helt avstängd för underhåll. Varje underhållssession resulterade i en genomsnittlig stilleståndstid på 8 timmar, vilket potentiellt kan orsaka produktförluster under högsäsong.

2.Solution

Fabriken uppgraderade alla tre pastöriserings- och fyllningsproduktionslinjerna till DIYE VALVE Sanitary Union Back Valve (DN50, SUS316L-material, elektropolerat, Ra ≤ 0,8 μm).

3. Ansökningsresultat

- Förbättrad underhållseffektivitet: Fackets snabbutlösningsdesign minskar underhållstiden med 50 % (från 8 timmar till 4 timmar), vilket eliminerar stilleståndstid.

- Hygienöverensstämmelse: 3A standardpolerade ytor eliminerar uppbyggnad av rester, vilket säkerställer noll avvikelse i alla regulatoriska revisioner.

- Fullständig eliminering av kontaminering: Nollläckagetätningar eliminerar risker för återflöde, vilket garanterar mjölksäkerhet och produktkonsistens.

- Betydande kostnadsbesparingar: Minskar årlig underhållsarbete och stilleståndsförluster med cirka 12 000 €.

För närvarande använder fabriken DIYE VALVE-produkter i alla scenarier för förebyggande av återflöde och planerar att utöka detta till fler produktionslinjer.

Varför välja DIYE-VENTIL?

1. CNC Precision Manufacturing: Konsekventa toleranser och stabil prestanda i varje produkt, utrustad med ett internt kvalitetskontrollsystem.

2. Noggrann materialtestning: Material av rostfritt stål är helt spårbara, med materialcertifieringsrapporter för varje batch.

3. Anpassad teknik: Lösningar för anpassade dimensioner, ytbehandlingar och anslutningsmetoder kan tillhandahållas för icke-standardiserade behov.

4. Global industrierfarenhet: Mogna fallstudier inom livsmedels-, mejeri-, dryckes- och läkemedelsindustrin, med långsiktiga partnerskap med kunder över hela Europa, Asien och Amerika.

DIYE VENTI Sanitary Union Back Valve är en högeffektiv hygienlösning designad för de stränga kraven från den moderna städindustrin. Med sin snabbkopplingsstruktur, precision och nollläckagetätning och överensstämmelse med internationella standarder, blir den en kärnkomponent som säkerställer produktens integritet och förbättrar driftsäkerheten.

Som en ledande tillverkare och pålitlig leverantör i Kina kombinerar DIYE VALVE sina oberoende tillverkningsfördelar med global service för att tillhandahålla produkter som balanserar prestanda, hygien och kostnadseffektivitet för kritiska vätskekontrollscenarier, vilket hjälper kunder att skydda sina produktionsprocesser och förbättra hygiensystemstandarder.
