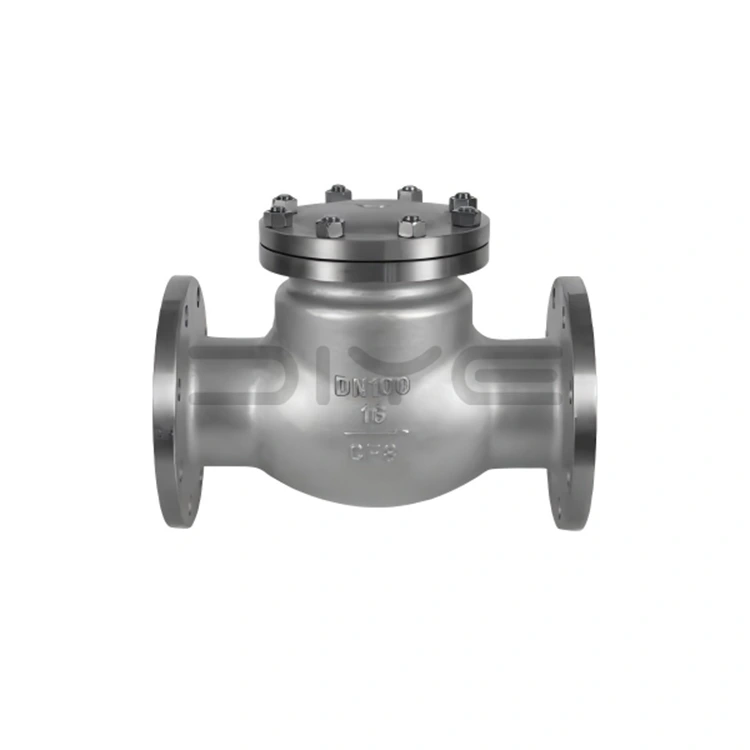

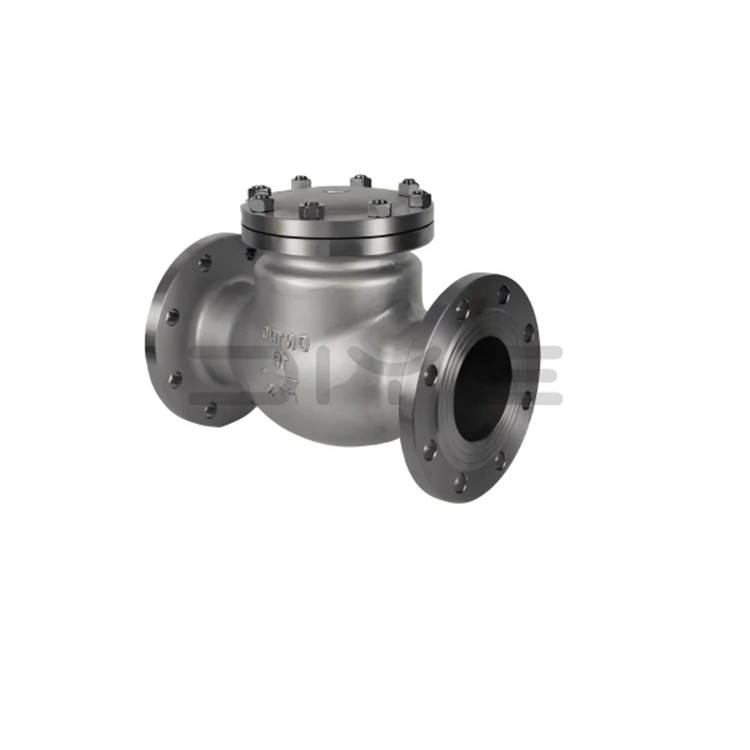

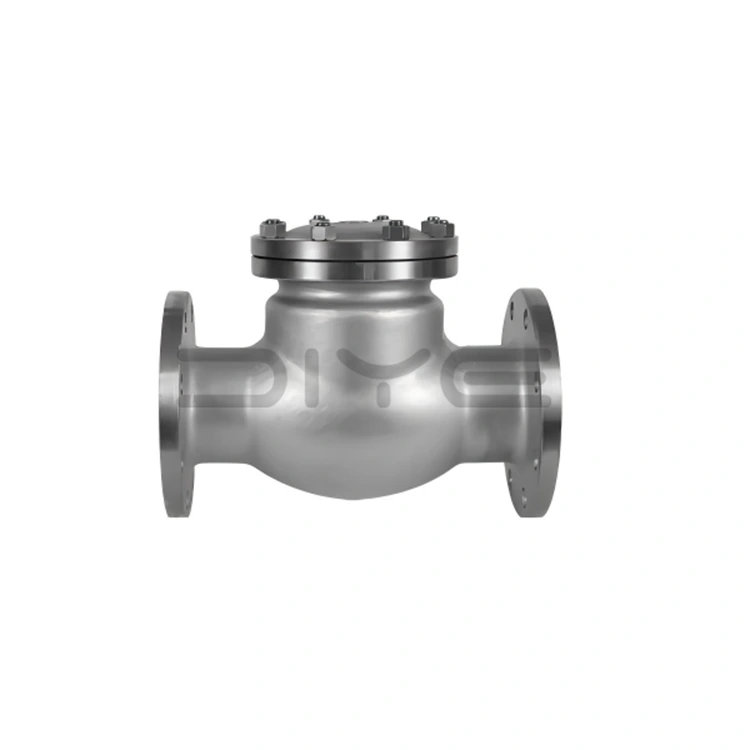

DIN svängflänsade backventiler

DIYE DIN svängflänsade backventiler är precisionsdesignade automatiska ventiler som helt uppfyller tyska kärnstandarder, inklusive DIN 3356, DIN 3202 och DIN EN 1092-1. Ventilerna arbetar autonomt baserat på mediets tryck och kräver inga externa ställdon. De tillhandahåller en tillförlitlig, underhållsfri mekanism som förhindrar katastrofala konsekvenser av återflöde, vilket skyddar kritisk pipeline-infrastruktur.

Arbetsprincip och huvudfunktioner

1. Automatisk drift

DIN-svingflänsade backventilsventilskivan öppnar fritt under trycket från det framåtströmmande mediet; när systemet stannar, minskar trycket eller upplever en tendens till tillbakaflöde, stänger ventilskivan omedelbart under sin egen vikt och tillbakaflödesmottrycket.

2. Kärnskyddsfunktioner

- Återflödesskydd: Bildar en tät tätning som förhindrar omvänt flöde av mediet.

- Water Hammer Mitigation: Absorberar hydraulisk stöt, vilket avsevärt minskar trycket på rörledningar och utrustning.

- Systemskydd: Skyddar pumpar, kompressorer, tryckkärl och värmeväxlare från skador orsakade av omvända tryckchocker.

Designfunktioner och tekniska parametrar

1 Anslutningsmetod och standarder

Använder DIN-standardflänsanslutningar, vilket förenklar installation och underhåll; strukturell längd följer DIN 3202-standarden strikt.

2 Bred användbarhet och mångsidighet

DIN svängflänsade backventiler täcker hela området av diametrar från DN15 till DN1000; tryckklassificeringar inkluderar PN10, PN16, PN25, PN40, PN63 och PN100, vilket möter de olika behoven hos lågtrycksrörnätverk till högtrycksindustriella processsystem.

3 Överlägsen struktur

Noggrant utformade flödeskanaler minimerar tryckförlusten; tätningsytor med hög precision säkerställer en tät och pålitlig tätning även under tryckfluktuationer och olika mediaförhållanden.

4. Mediakompatibilitet

Lämplig för vatten, ånga, petroleumprodukter och olika sura, alkaliska och frätande medier.

Applikationsscenarier och marknadstäckning

Våra DIN svängflänsade backventiler är den föredragna produkten för tyska standardrörsystem i Europa och globalt, vilket säkerställer stabil enkelriktad flödeskontroll i flera krävande industrier, inklusive:

1. Petrokemisk och kemisk processindustri

2. Kraftproduktionsindustri (värme- och kärnkraft)

3. Metallurgi och gruvindustri

4. Kommunal vattenförsörjnings- och avloppsindustri

5. VVS-, gas- och marinteknik

6. Internationella europeiska standardexportteknikprojekt

Tillverkning och kvalitetssäkring

1. Professionella kvalifikationer och erfarenhet: Genom att utnyttja djup branschexpertis, uppnår DIYE VALVE massproduktion av alla DIN-backventilspecifikationer, vilket säkerställer stabil och pålitlig kvalitet.

2. Överensstämmelse med auktoritativa standarder: Varje ventil använder tyska standardmaterial, precisionssmideprocesser och genomgår rigorösa tryckprovningar.

3. Integritetsgaranti: Vi tillhandahåller fullständiga materialtestrapporter (MTR) och fabrikstrycktestdata för varje beställning, vilket säkerställer full spårbarhet och efterlevnad genom hela processen.

4. Anpassade lösningar: Förutom standardprodukter tillhandahåller vi professionellt skräddarsydda ventiltjänster med hjälp av speciella material och icke-standardiserade storlekar, och erbjuder kompletta leveranslösningar för komplexa europeiska och internationella ingenjörsprojekt.

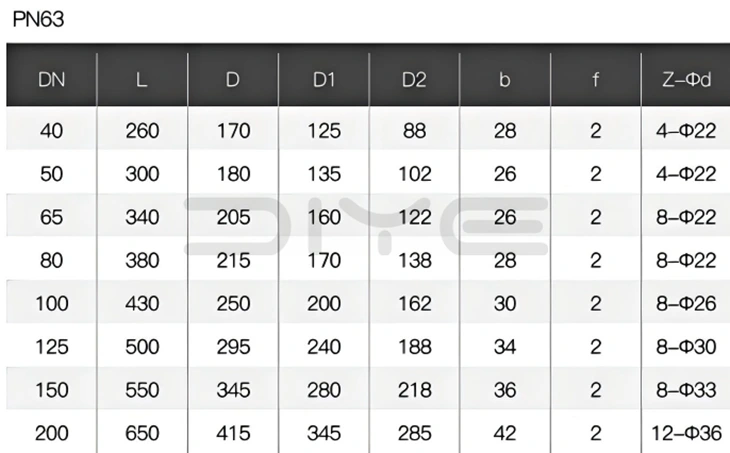

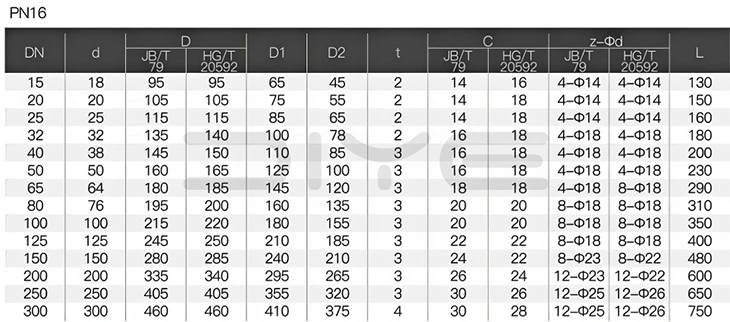

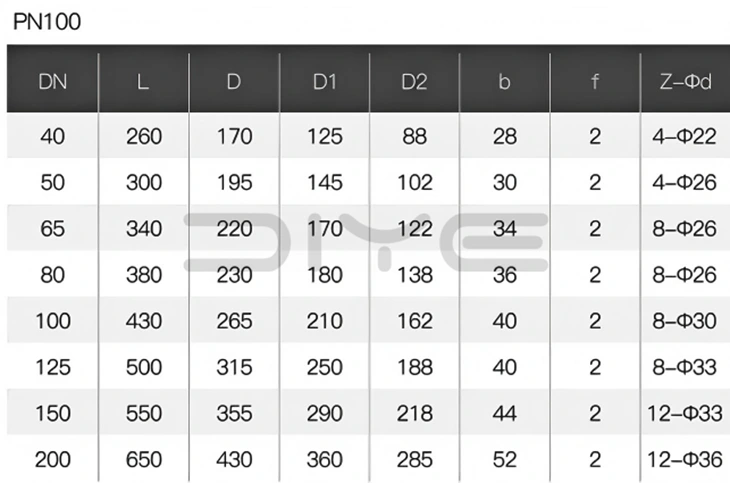

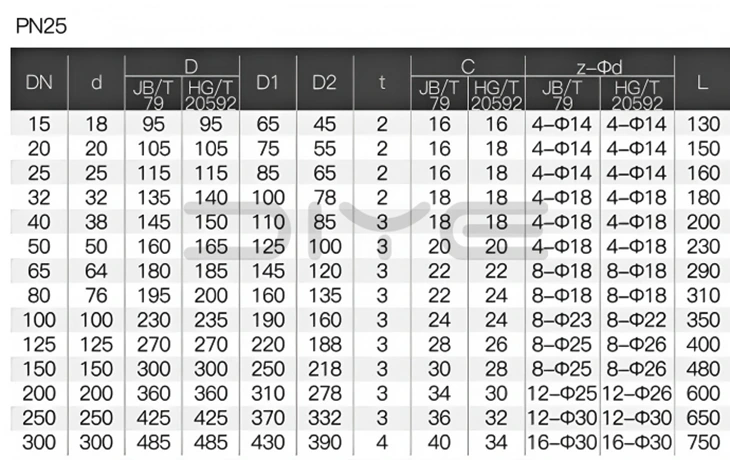

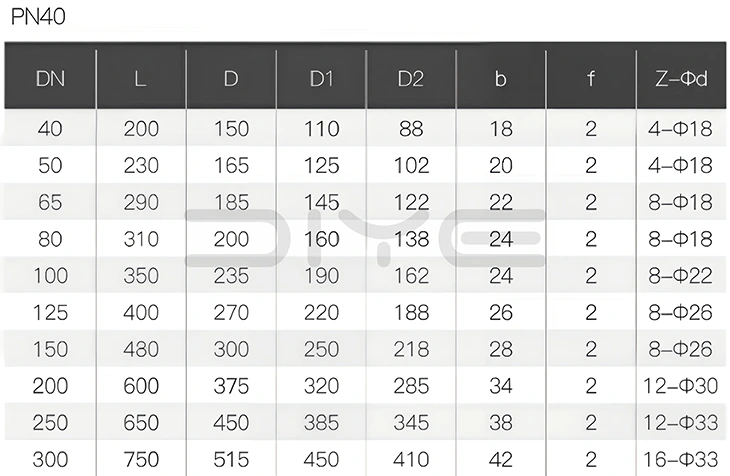

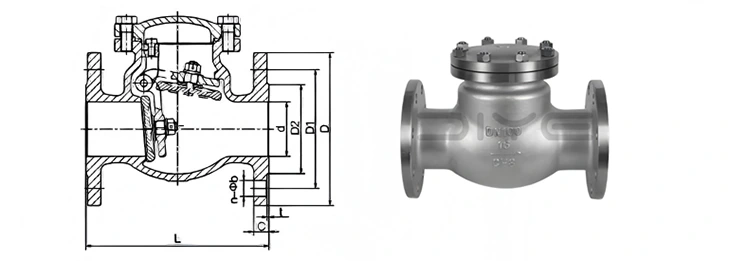

Tekniska ritningar

FAQ

F: Vilka kärnstandarder uppfyller DIN-svängflänsade backventiler?

A: De följer huvudsakligen DIN 3205, DIN 3206, DIN 3207, DIN 3351 och DIN 3352. För flänsanslutning implementerar de DIN EN 1090 / DIN EN 1091 / DIN EN 1092, vilket säkerställer perfekt matchning och utbytbarhet med tyska standardflänsar, rörledningar och tätningar.

F:Vad måste man tänka på när man installerar en flänsad backventil?

A： Bekräfta flödespilen på ventilhuset och installera strikt i enlighet med mediumflödesriktningen. Att installera den baklänges kommer att resultera i fullständig blockering av flödet och förlust av kontrollfunktionen.

F：Varför finns det alltid onormalt ljud och vibrationer i den flänsade backventilen?

A： Detta orsakas mestadels av att den är installerad nära armbågen, för hög flödeshastighet eller slag av ventilskivan på stoppet. Det rekommenderas att öka den raka rörsektionen, byta till en långsam stängningsstruktur eller justera rörledningens flödeshastighet.

F: Kan du tillhandahålla en komplett uppsättning tyska standard DIN-backventiler?

A： Som källtillverkare tillverkar Diye DIN svängflänsade backventiler i alla storlekar. Vi utför strikt bearbetning, tryckprovning och märkning i enlighet med tyska standarder. Vi kan tillhandahålla en komplett uppsättning materialrapporter och fabrikstrycktestdata och stödja anpassning av specialkalibrar och specialmaterial.
