A grindventil i smidd stålär en industriell isoleringsventil utformad för att starta eller stoppa vätskeflödet genom att flytta en grind vertikalt in i eller ut ur flödespassagen. Dess smidda tryckhaltiga komponenter, kompakta konstruktionsalternativ och tillgänglighet i olika material och tryckklasser gör den till ett praktiskt val för krävande rörsystem, inklusive olje- och gasanläggningar, kraftverk, kemiska processenheter och ångapplikationer.
Men att välja rätt ventil innebär mer än att välja en nominell rörstorlek. Köpare måste utvärdera driftstryck, temperatur, vätskekompatibilitet, ändanslutningar, tillämpliga standarder och underhållskrav. Denna guide förklarar hur smidda stålslussventiler fungerar, var de används och hur man specificerar en lämplig produkt för pålitlig långtidsservice.
Innehållsförteckning
- Vad är en smidd stålportventil?
- Hur fungerar en smidd stålportventil?
- Vilka är dess främsta fördelar?
- Var används smidda stålportventiler?
- Vilka material finns tillgängliga?
- Vilka typer och ändanslutningar finns tillgängliga?
- Hur jämför det med en gjutstålportventil?
- Hur kan köpare välja rätt ventil?
- Hur ska den installeras och underhållas?
- Vilka vanliga inköpsmisstag bör undvikas?
- Vanliga frågor

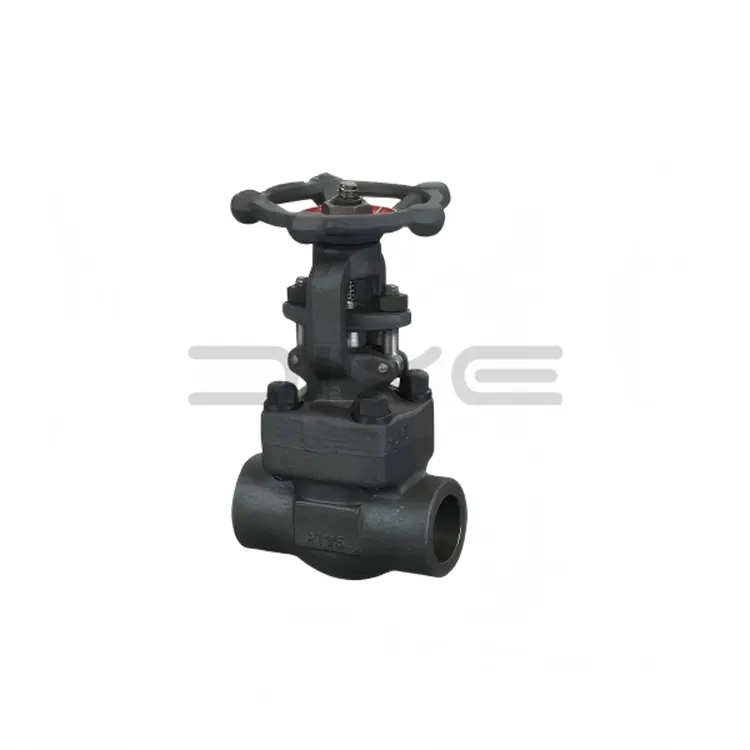

1. Vad är en smidd stålportventil?
En slussventil i smidesstål är en mekanisk ventil vars kropp och, beroende på konstruktion, andra tryckhaltiga komponenter tillverkas av smidesstål. Under smide formas uppvärmd metall under tryckkraft. Denna process kan producera en relativt enhetlig materialstruktur och minska de typer av interna diskontinuiteter som är förknippade med vissa gjutprocesser, även om den slutliga kvaliteten fortfarande beror på materialspecifikationer, smidespraxis, värmebehandling, bearbetning och inspektion.
Ventilen styr flödet genom en rörlig grind, vanligen kallad en kil. När ventilen är helt öppen rör sig porten bort från huvudflödespassagen. När den är helt stängd griper den in sitsytorna för att avbryta flödet.
Smidda slussventiler av stål väljs vanligtvis för industrirör med små hål och högtrycksarbeten. Kompakta smidda stålventiler specificeras ofta under API 602, beroende på standardens omfattning och den valda produktdesignen.

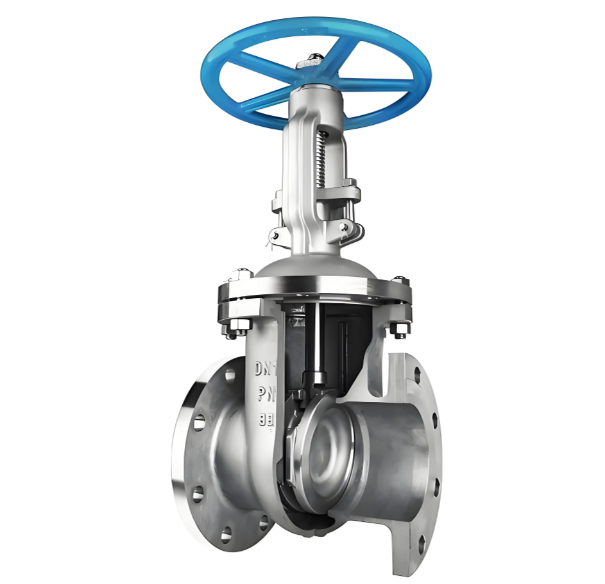

2. Hur fungerar en smidd grindventil i stål?
En smidd slussventil av stål använder linjär slussrörelse för att ge on-off flödeskontroll. De flesta manuella konstruktioner fungerar genom ett handhjul kopplat till en gängad skaft. Beroende på konstruktionen höjs skaftet synligt under drift eller förblir i ett fast vertikalt läge medan den roterar för att flytta grinden.
Öppnar ventilen
Genom att vrida handratten i öppningsriktningen flyttas porten bort från sittplatsen. När väl porten rengör flödespassagen kan vätskan färdas genom ventilen med relativt lite hinder jämfört med många strypventilkonstruktioner.
Stänger ventilen
Genom att vrida handratten i motsatt riktning flyttas porten mot sätena. Korrekt anpassade sittytor skapar den avsedda avstängningsfunktionen när ventilen når sitt specificerade stängningsläge.
Varför operativ position är viktig
Grindventiler är i första hand avsedda för helt öppen eller helt stängd service. Att hålla en konventionell slussventil delvis öppen under längre perioder kan utsätta dörren och sätesytorna för höghastighetsflöde, vibrationer, erosion och ojämnt slitage. Där kontinuerlig flödesreglering krävs är en korrekt vald klotventil eller reglerventil ofta mer lämplig.
Ventilens faktiska arbetsmoment, flödeskapacitet och avstängningsprestanda beror på dess konstruktion, dimensioner, tryckskillnad, vätskeegenskaper och tillstånd. Köpare bör använda tillverkarens dokumentation snarare än att anta att alla smidda stålslussventiler fungerar identiskt.
3. Vilka är de främsta fördelarna med smidda stålportventiler?
3.1 Styrka för krävande service
Rätt tillverkade smidda komponenter kan erbjuda gynnsamma mekaniska egenskaper och materialkonsistens. Detta gör smidda stålkonstruktioner attraktiva för applikationer som involverar förhöjda tryck, temperaturvariationer och krävande driftsförhållanden när det valda materialet och ventildesignen är lämplig.
3.2 Kompakta installationsalternativ
Många smidda stålslussventiler finns tillgängliga i kompakta konfigurationer för processledningar med små hål, hjälprör, instrumentanslutningar, avlopp och ventiler. Deras dimensioner kan vara användbara där installationsutrymmet är begränsat.
3.3 Flera materialval
Beroende på produktutbudet kan köpare välja kolstål, lågtemperaturkolstål, legerat stål eller rostfritt stål. Att matcha materialet till processvätskan och temperaturen hjälper till att hantera korrosionsrisker, mekaniska krav och livslängd.
3.4 Enkel isoleringsfunktion
Grindmekanismen är konstruerad för on-off-drift snarare än kontinuerlig flödesjustering. I lämpliga applikationer ger detta ett tydligt driftsyfte och kan förenkla systemdesign.
3.5 Flexibla anslutningskonfigurationer
Gängade, hylssvetsade, stumsvetsade och flänsade anslutningar kan vara tillgängliga beroende på ventilstorlek, tryckklass, tillverkare och designstandard. Denna flexibilitet gör att ingenjörer kan koordinera ventilen med befintliga rörarrangemang.
- Potentiellt gynnsam styrka och strukturell konsistens från lämplig smidd konstruktion.
- Kompakta konstruktioner för utvalda applikationer med liten borrning.
- Materialalternativ för olika tryck, temperatur och korrosionskrav.
- Praktisk isolering av processvätskor i kompatibla system.
- Anslutningsalternativ som stöder olika installationskrav.
4. Var används smidda stålportventiler?
Lämpligheten för en smidd stålslussventil beror på driftsförhållandena och godkänd konstruktionsspecifikation. Vanliga användningsområden inkluderar följande.
Bearbetning av olja och gas
Smidda stålventiler kan installeras i processrör, hjälpledningar, provtagningsställen, avlopp och andra isoleringsplatser. Materialkompatibilitet, tryck-temperaturklasser och eventuella krav på sur service måste fastställas före valet.
Kraftgenerering och ångsystem
Kraftverk använder isoleringsventiler i ångrelaterade hjälptjänster, matarvattensystem och andra processlinjer. Högtemperaturservice kräver noggrann bedömning av materialstyrka, tryck-temperaturklasser, tätningsmaterial och termisk cykling.
Kemiska och petrokemiska anläggningar
Kemisk bearbetning kan involvera aggressiva vätskor, förhöjda temperaturer eller farliga medier. Rostfritt stål eller lämpliga legeringsalternativ kan vara nödvändiga, men inget material bör anses vara universellt korrosionsbeständigt. Kompatibilitet måste bekräftas för den faktiska kemikaliekoncentrationen, temperaturen och driftsmiljön.
Industriella verktyg
Komprimerade verktyg, vattensystem, termisk utrustning och allmänna industriella rörledningar kan använda smidda stålslussventiler där ventilens tryckklass, material och anslutningar uppfyller projektkraven.
5. Vilka material finns tillgängliga för smidda stålportventiler?
Materialvalet påverkar tryckinneslutning, temperaturförmåga, korrosionsbeständighet och övergripande underhållskrav. Vanliga materialfamiljer inkluderar följande exempel.
| Material | Typiska egenskaper | Överväganden vid urval |
|---|---|---|
| ASTM A105 kolstål | Vanligt smidet kolstål för allmän industriservice | Verifiera tillämpligt temperaturområde, tryckklassning och vätskekompatibilitet. |
| ASTM A350 LF2 | Smidet kolstål specificerat för lämpliga lågtemperaturapplikationer | Bekräfta slagtestkraven och den lägsta designtemperaturen. |
| ASTM A182 F11 / F22 | Legerade stålsorter som används i utvalda förhöjda temperaturer | Kontrollera tillämplig värmebehandling, materialkvalitet och tryck-temperaturgränser. |
| ASTM A182 F304 / F316 | Tillval i rostfritt stål för utvalda korrosiva miljöer | Utvärdera kemisk kompatibilitet, kloridexponering och erforderlig korrosionsbeständighet. |
Dessa exempel är inte utbytbara och tabellen ersätter inte en godkänd materialspecifikation. Den exakta kvaliteten måste finnas i tillverkarens produktsortiment och vara kompatibel med tillämplig ventildesignstandard.
Förbise inte interna komponenter
Kroppsmaterialet ensamt bestämmer inte fullständig ventilprestanda. Köpare bör också se över grinden eller kilen, spindeln, sitsytorna, packningen, motorhuvens packning och andra våta eller tryckinnehållande komponenter. Trimmaterial och tätningsarrangemang måste vara lämpliga för vätskan och förväntade driftsförhållanden.
6. Vilka typer och ändanslutningar finns tillgängliga?
6.1 Motorhuvskonfigurationer
En design med bultad motorhuv använder fästelement för att ansluta motorhuven till ventilhuset. En tryckförseglad eller svetsad motorhuvsdesign kan vara tillgänglig för vissa applikationer och produktsortiment. Lämplig konfiguration beror på specificerad standard, tryckklass, underhållsstrategi och tillverkarens design.
6.2 Design med stigande och icke-stigande stam
I en konfiguration med stigande skaft rör sig skaftet uppåt när ventilen öppnas, vilket hjälper operatörerna att visuellt identifiera grindens position. Ett arrangemang med icke-stigande skaft håller stammens yttre höjd relativt konstant, vilket kan vara användbart där det vertikala spelet är begränsat. Tillgängliga konfigurationer varierar beroende på design.
6.3 Avsluta anslutningsalternativ
| Förbindelse | Typisk användning | Viktigt övervägande |
|---|---|---|
| Gängad | Kompatibla smårörssystem | Bekräfta gängform, storlek, tätningsmetod och tillämpliga tryckbegränsningar. |
| Hylssvets | Valda svetsade rör med små hål | Kontrollera uttagets dimensioner, svetsprocedurer och installationskrav. |
| Stumsvets | Svetsade rörsystem där specificerat | Bekräfta slutförberedelser, kompatibilitet med väggtjocklek och svetskrav. |
| Flänsad | Rörsystem som kräver löstagbara anslutningar | Matcha flänsdimensioner, beläggning, packning, bultning och tryckklassificering. |
Alla anslutningar är inte tillgängliga för varje storlek eller tryckklass. Inköpsspecifikationen bör uttryckligen identifiera den nödvändiga anslutningen istället för att förlita sig på en generisk produktbeskrivning.
7. Hur jämför en smidd stålslussventil med en gjutstålportventil?
Den största skillnaden är tillverkningsprocessen som används för att bilda ventilkroppen och andra relevanta komponenter. Smide formar solid metall under tryckkraft, medan gjutning bildar komponenter genom att hälla smält metall i en form. Varje metod kan producera pålitliga ventiler när design, tillverkningskontroller, material och inspektionskrav är lämpliga.
| Jämförelsefaktor | Smidd stål grindventil | Grindventil i gjutet stål |
|---|---|---|
| Tillverkningsprocess | Metall formas genom smide. | Smält metall formas i en form. |
| Vanlig produktpositionering | Kompakta och små applikationer, inklusive många högtryckskonstruktioner. | Används ofta för större ventilstorlekar och ett brett utbud av industriella rörsystem. |
| Materialstruktur | Kan ge gynnsamt kornflöde och materialkonsistens. | Kvalitet beror på gjutningsdesign, processkontroll och defektinspektion. |
| Designflexibilitet | Beror på smideskapacitet, geometri och bearbetningskrav. | Kan rymma komplexa former och större kroppskonfigurationer. |
| Urvalsprioritet | Överväg smideskvalitet, designstandard, storlek och servicevillkor. | Tänk på gjutkvalitet, designstandard, storlek och serviceförhållanden. |
Ingendera konstruktionen är automatiskt det bästa valet för varje applikation. En smidd ventil kan vara att föredra för en kompakt högtrycksledning, medan en gjuten ventil kan vara mer praktisk för ett system med större hål. Det korrekta beslutet bör baseras på tekniska krav, godkända standarder, materialcertifiering och total livscykelkostnad snarare än enbart tillverkningsterminologi.
8. Hur kan köpare välja rätt smidda stålportventil?
För inköpsteam kan en ofullständig ventilspecifikation resultera i offertförseningar, felaktiga leveranser, installationssvårigheter eller olämplig driftprestanda. Använd följande checklista när du förbereder en förfrågan.
När du begär en offert från Wenzhou Diye Valve And Fittings Co.,Ltd., kan köpare använda denna checklista för att organisera tekniska krav och minska risken för upprepade specifikationsförtydliganden.
Slutligt val av ventil och godkännande bör utföras av kvalificerad personal mot tillämplig rörledningskod, projektspecifikation och tillverkarens certifierade dokumentation.
9. Hur ska en smidd stålslussventil installeras och underhållas?
Före installation
- Kontrollera namnskylten, materialidentifiering, tryckklass, storlek, ändanslutningar och inköpsspecifikation.
- Inspektera ventilen för transportskador, kontaminering, korrosion eller skadade tätningsytor.
- Kontrollera att ventilen är kompatibel med ledningsmediet och de faktiska tryck-temperaturförhållandena.
- Håll den inre passagen ren och skydda exponerade ändar fram till installationen.
Under installationen
- Följ tillverkarens installationsinstruktioner och tillämpliga rörledningsprocedurer.
- Rikta in ventilen med rörledningen utan att tvinga kroppen eller använda ventilen för att korrigera rörfel.
- Använd lämpliga packningar, fästelement, gängtätningsmaterial och svetsprocedurer för den valda anslutningen.
- Förhindra svetsvärme eller skräp från att skada interna komponenter, tätningar eller sätesytor.
- Se till att handratten eller ställdonet kan manövreras säkert och att det finns tillräckligt med underhållsavstånd.
Under rutinunderhåll
Upprätta ett inspektionsschema baserat på servicegrad, driftsfrekvens, tillverkarens rekommendationer och säkerhetsprocedurer på plats. Kontrollera om det finns externt läckage runt spindelpackningen och motorhuvsleden, korrosion, ovanligt driftmotstånd och synliga skador. Undersök eventuell förlust av avstängningsprestanda innan det blir ett större driftsproblem.
Före inspektion eller underhåll, isolera systemet, gör det trycklöst, dränera eller rensa den relevanta sektionen efter behov och verifiera säkra förhållanden. Lossa aldrig tryckinnehållande delar medan ventilen är trycksatt. Farliga vätskor, höga temperaturer och instängt tryck kräver lämpliga kontroller och kvalificerad personal.
10. Vilka vanliga köpmisstag bör undvikas?
Att välja enbart efter tryckklass
En tryckklass representerar inte ett universellt tillåtet tryck vid varje temperatur. Bekräfta den materialspecifika tryck-temperaturklassificeringen och gränserna för hela ventilenheten.
Ignorera vätskan och inre material
En stark smidd kropp kan inte kompensera för en inkompatibel skaft, säte, packning eller packning. Granska hela materiallistan för den avsedda tjänsten.
Använder en slussventil för kontinuerlig strypning
Konventionella slussventiler är främst konstruerade för isolering. För kontinuerlig modulering, överväg en reglerventil eller annan design som är speciellt konstruerad för strypning.
Förutsatt att varje tillverkare erbjuder samma konfiguration
Storleksintervall, tryckklasser, motorhuvsarrangemang, trimkombinationer och ändanslutningar skiljer sig åt beroende på produktlinje. Skaffa ett skriftligt datablad och bekräfta den exakta konfigurationen innan du beställer.
Med utsikt över inspektionshandlingar
För kritiska applikationer kan en låg offert utan erforderlig materialspårbarhet eller testdokumentation skapa ytterligare projektrisk. Definiera dokumentationskrav före köp.
God upphandlingssed börjar med en komplett teknisk specifikation och slutar med verifiering av att den levererade ventilen stämmer överens med den godkända dokumentationen.
11. Vanliga frågor
Q1. Vad är huvudsyftet med en smidd stålslussventil?
Dess huvudsakliga syfte är att isolera en rörledning genom att tillåta eller stoppa vätskeflödet. Den är vanligtvis avsedd för helt öppen eller helt stängd drift snarare än kontinuerlig flödesreglering.
Q2. Är en slussventil i smidd stål lämplig för högtrycksapplikationer?
Den kan vara lämplig när dess design, material, tryckklass, temperaturgränser och ändanslutningar uppfyller driftskraven. Det faktiska tillåtna trycket måste verifieras med hjälp av tillämpliga klassificeringstabeller och certifierad produktdokumentation.
Q3. Vad är API 602?
API 602 är en allmänt specificerad standard för kompakta stålgrind, klot och backventiler inom dess definierade omfattning. Köpare bör verifiera tillämplig utgåva, ventiltyp, storleksintervall och projektkrav.
Q4. Vilket material är bäst för en smidd stålslussventil?
Det finns inget enskilt bästa material för varje applikation. ASTM A105 används vanligtvis för kolstålservice, A350 LF2 för specificerad lågtemperaturservice, legerade stål för utvalda förhöjda temperaturer och rostfria stål för lämpliga korrosiva miljöer. Det slutliga valet beror på processförhållandena och tillämplig specifikation.
F5. Kan en slussventil i smidd stål användas för ånga?
Ja, vissa mönster och materialkombinationer är lämpliga för ångservice. Köpare måste bekräfta ångtryck, temperatur, materialkvalitet, förpacknings- och packningskompatibilitet och tillämpliga tryck-temperaturklassificeringar före installation.
F6. Vad är skillnaden mellan en smidd och en slussventil i gjutet stål?
Den primära skillnaden är tillverkningsprocessen. Smide formar solid metall under tryckkraft, medan gjutning bildar komponenter av smält metall. Båda kan vara lämpliga när tillverkningskvalitet, design, inspektion och driftkrav är korrekt uppfyllda.
F7. Vilken ändkoppling ska jag välja?
Valet beror på rörstorlek, tryckklass, rörkonstruktion, installationskrav och tillämplig standard. Gängade och sockelsvetsade anslutningar är vanliga i utvalda småhålskonstruktioner, medan stumsvets- och flänsarrangemang kan passa andra systemkrav.
F8. Hur kan jag minska risken för läckage?
Specificera kompatibla material och tätningskomponenter, verifiera de erforderliga inspektionerna och trycktesterna, installera ventilen enligt tillverkarens instruktioner och upprätta rutinmässiga inspektionsprocedurer. Förebyggande av läckage beror på den fullständiga monteringen och korrekta driftsrutiner.
F9. Vilken information ska jag lämna när jag begär en offert?
Ange ventilstorlek, kvantitet, tryckklass, arbetstryck och temperatur, vätskemedium, kropp och trimmaterial, ändanslutningar, tillämpliga standarder, erforderliga dokument och leveransdestination. Ett datablad eller rörspecifikation kan hjälpa till att förtydliga tekniska krav.
Q10. Hur kan jag verifiera att en smidd stålslussventil uppfyller mina projektkrav?
Granska tillverkarens tekniska datablad, tillämpliga designstandarder, materialcertifikat, dimensionsinformation, inspektions- och trycktestdokumentation och eventuella projektspecifika godkännanden. Bekräfta alla kritiska krav innan du släpper inköpsordern.
Slutsats
En slussventil i smidd stål kan ge en pålitlig rörledningsisolering när konstruktion, material, tryck-temperaturklassificering och anslutningstyp är korrekt anpassade till applikationen. Dess kompakta designalternativ och tillgänglighet i flera materialkvaliteter gör den användbar för utvald olja och gas, kraftgenerering, kemisk bearbetning, ånga och industriella verktyg.
Det mest effektiva köpbeslutet går utöver priset. En tydligt definierad teknisk specifikation, lämpliga inspektionskrav, verifierad materialkompatibilitet och korrekta installationsmetoder hjälper till att minska fel som kan undvikas och stöder långsiktig driftsäkerhet.
För köpare som utvärderar smidda grindventiler av stål är att arbeta med en leverantör som kan klargöra produktkonfigurationer och dokumentationskrav ett viktigt steg mot ett framgångsrikt projekt.
