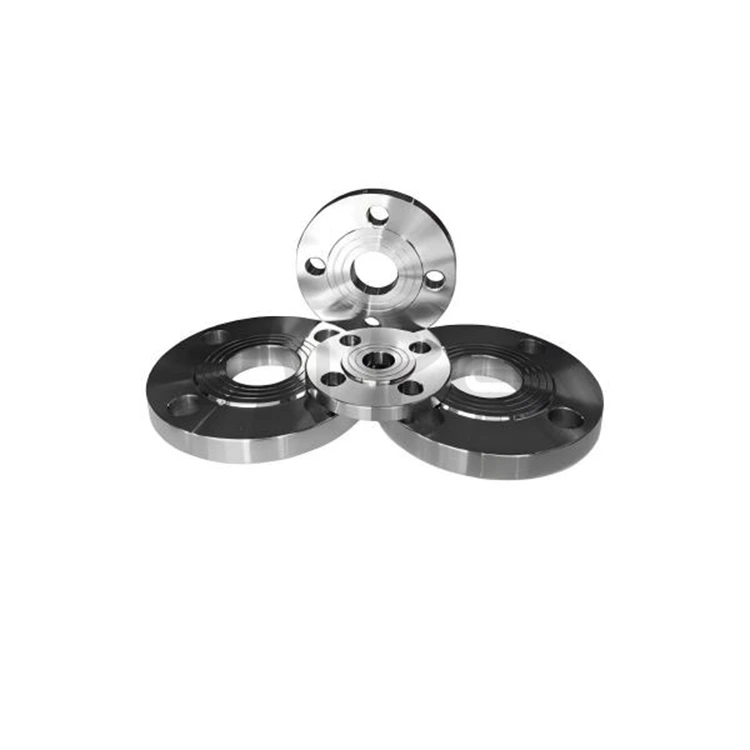

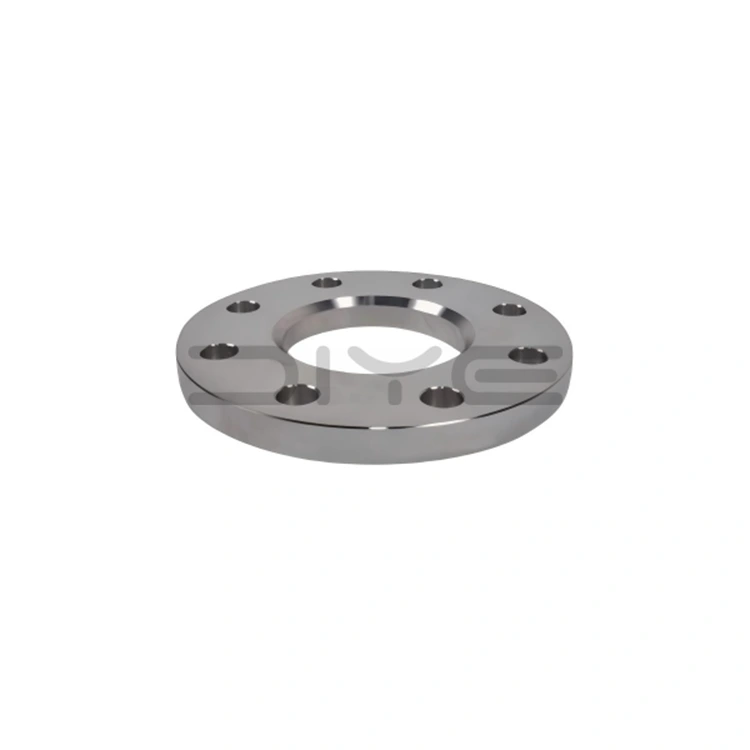

GOST 12820-80 Fläns

Vår GOST 12820-80-fläns är producerad baserat på två centrala GOST-standardsystem, vilket bildar ett komplett tekniskt system som är kompatibelt med både traditionella ryska och nästa generations pipelinespecifikationer:

1. GOST 12820-80: En klassisk standard specifikt för medel- och lågtrycksstål glid-på flänsar, lämplig för PN 0,1–2,5 MPa, DN10–1600, primärt utrustad med RF/FF tätningsytor, allmänt använd i konventionella kommunala och allmänna industriella rörledningar.

2. GOST 33259-2015: En ny universell masterstandard som ersätter den gamla standarden, som täcker alla tryckklasser (PN1–250) och alla flänstyper inklusive slip-on, svetshals, lös fläns och blindfläns, som möter behoven för högtrycksprojekt och diversifierade projekt.

Kärnproduktparametrar

1. Tryck och diameterområde

- Nominellt tryck (PN): 6 nivåer (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), täckande driftsförhållanden från 0,1 till 2,5 MPa.

- Nominell diameter (DN): DN10–1600 (½"–64"), matchande vanliga industriella rörspecifikationer.

2. Typ av tätningsyta

- Standardtyp: RF (upphöjd yta, typ 02) med vattenlinje, grovhet Ra≤3,2μm; FF (Flat Face, Typ 01) i nivå med flänsplanet.

- Valfria typer: MFM (Raised Face), TG (Tongue & Groove), lämplig för högtrycks-/korrosiva miljöer.

3. Materialval

Använder vanliga ryska standarder och internationellt likvärdiga material, i enlighet med GOST 12816-80 standard:

- Rostfritt stål: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Kolstål: St20, St35; Låglegerat stål: 16Mn.

Produktion och kvalitetssäkring

1. Produktionskontroll

- Måttnoggrannhet, inklusive ytterdiameter, innerdiameter, bulthåls centrumavstånd, tjocklek och tätningsytas höjd, följer strikt standardtabeller;

- Avancerad CNC-bearbetning och smidesprocesser säkerställer stabil produktprestanda och hög konsistens.

2. Kvalitetsinspektion

- Fullständig inspektion: visuell inspektion, dimensionsmätning och hydrostatiskt test med 1,5 gånger nominellt tryck;

- Fullständig certifiering: GOST-materialcertifikat, EAC-certifiering och kvalitetsinspektionsrapport tillhandahålls för varje batch.

Täckning av flänstyp:

1. 01: Platt fläns (PL, GOST 12820-80 kärntyp)

2. 02: Hylsfläns (SO)

3. 03: Lös fläns (LJ)

4. 04: Lös kolvfläns (LJ)

5. 05: Stoppfläns (WN, överensstämmer med GOST 12821-80)

6. 06: Blindfläns (BL)

Anpassnings- och stödtjänster:

1. Icke-standard anpassning: Storlek, material och tätningsyta kan anpassas enligt projektritningar;

2. One-stop leverans: Ger matchande GOST-fästen och tätningar, förenklar upphandlingsprocessen och säkerställer kompatibilitet;

3. Marknadsanpassning: Produkterna överensstämmer helt med de ryska och OSS-marknadsstandarderna, lämpliga för långsiktiga projekt och utrikeshandelssamarbete.

DIYE VALVE GOST 12820-80 Flange kombinerar professionell tillverkning, standardöverensstämmelse och pålitlig kvalitet, vilket gör den till den föredragna produkten för låg- och medeltrycksrörledningsanslutningar på de ryska, OSS- och Centralasiatiska marknaderna. Vi följer principerna om kvalitet först och främst för kunderna, och tillhandahåller stabil leverans och teknisk support till våra globala partners.

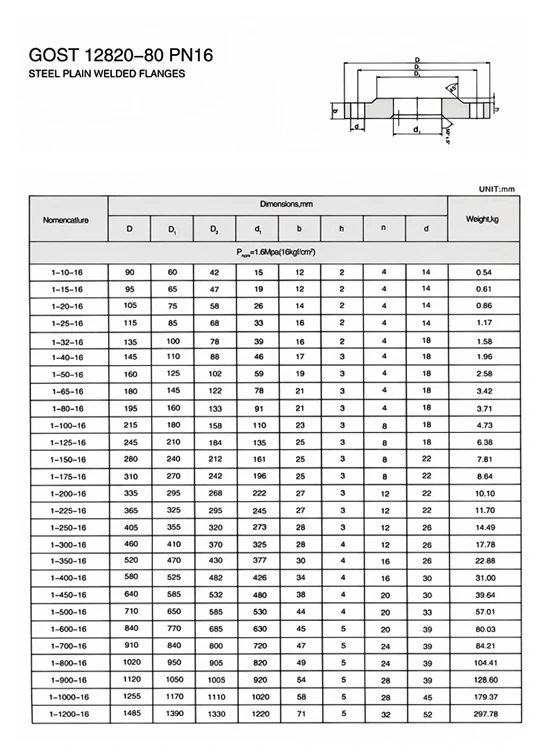

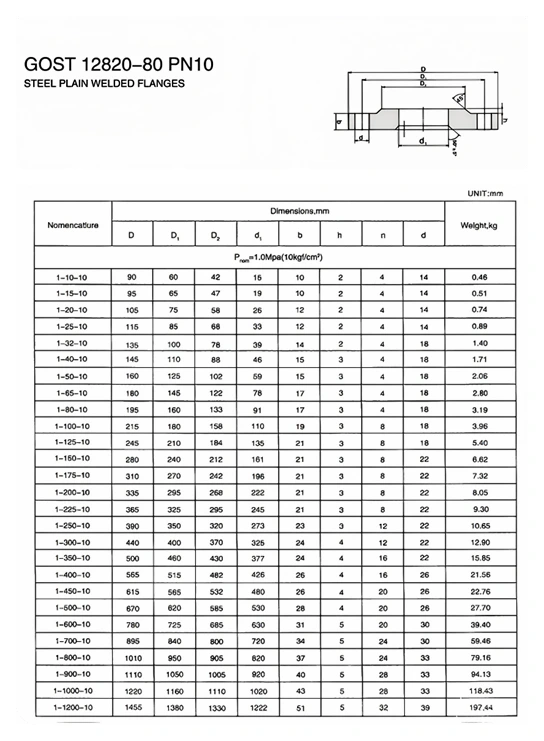

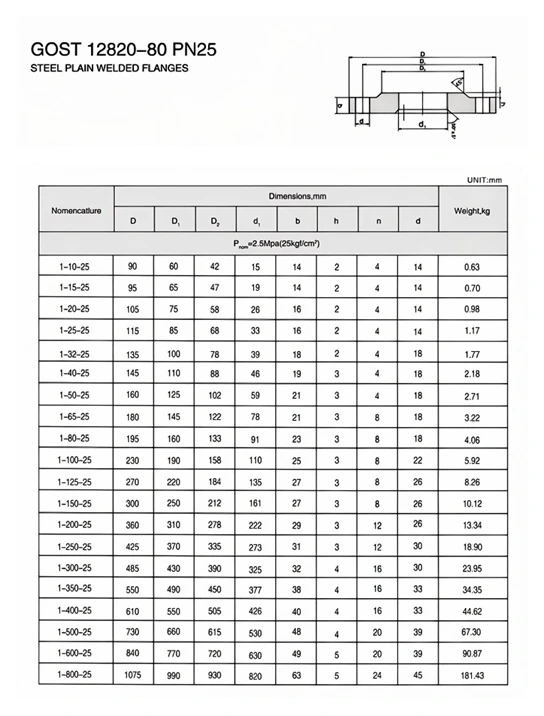

Tekniska specifikationer

Vanliga frågor

F: Vilka är de vanliga kärnstandarderna för GOST 12820-80-flänsar?

S: GOST 12820-80 är en klassisk gammal standard, specialiserad på glidande flänsar av medel- och lågtrycksstål; GOST 33259-2015 är en ny version av den allmänna masterstandarden, som helt ersätter det gamla systemet, täcker alla trycknivåer och alla typer av flänsar och dockar med moderna ryska företag och EAC-certifieringsprojekt.

F: Kan de två standarderna ersättas och dockas med varandra?

S: Konventionella storlekar är kompatibla, men för högt tryck, tätningsyta, väggtjocklek och bultparametrar ska GOST 33259-2015 råda; GOST 12820-80 kan användas för underhåll av gammal utrustning, och 2015 års nya standard måste implementeras för nya byggprojekt.

F: Hur väljer man mellan GOST-slip-on-flänsar och svetshalsflänsar?

S: GOST 12820-80 slip-on flänsar är lämpliga för normal temperatur, medel- och lågtryck, allmän vattenförsörjning och dränerings-/processrörledningar; GOST 33259-2015 svetshalsflänsar är resistenta mot hög temperatur och högt tryck, antivibrationer och används för olja och gas, kemisk industri, huvudånga och andra högriskrörledningar.

F: Vilka är de vanliga typerna av tätningsytor för GOST 12820-80-flänsar?

S: RF (Höjd yta, den vanligaste), FF (Flat yta), MFM (Male-Female Face), TG (Tongue and Groove Face), RJ (Ring Joint Face, avancerad konfiguration av den nya standarden, dedikerad till metalltätning med hög temperatur och högt tryck).

F: Vilka rörledningar och bultar matchas med GOST 12820-80 flänsar?

S: Den är matchad med GOST-standardstålrör och GOST specialbultar och muttrar. Packningarna är valda från GOST-standardgummipackningar, spirallindade packningar och metallringpackningar. Den kompletta matchningen förhindrar läckage.
