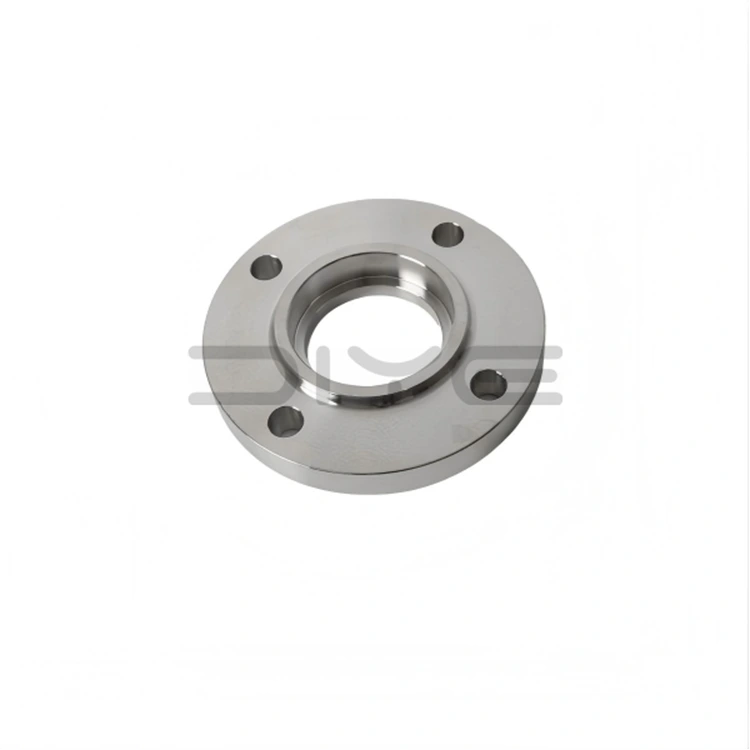

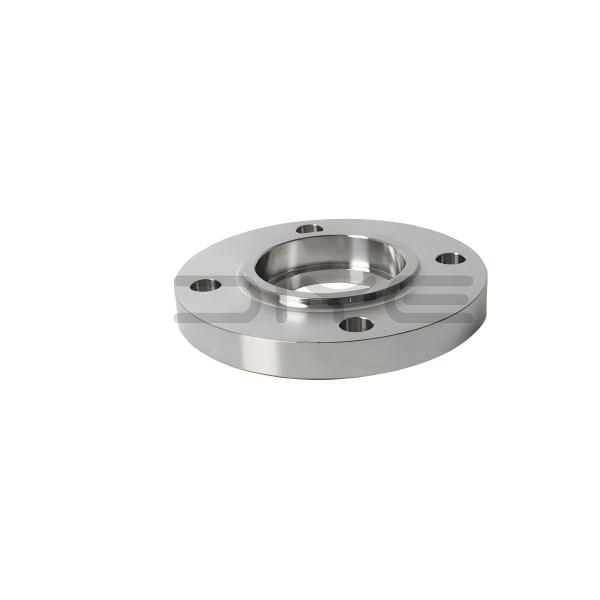

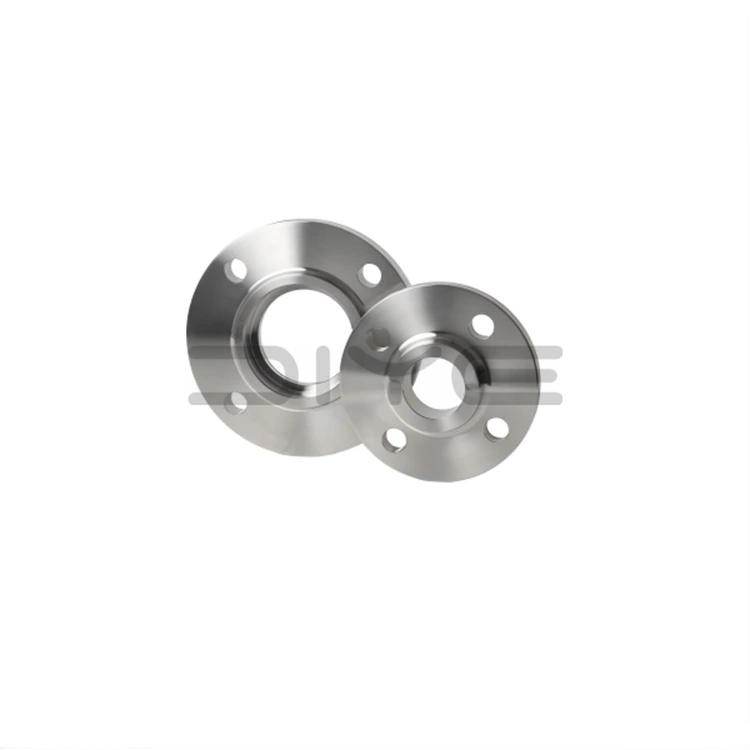

Sockelsvetsfläns

En sockelsvetsfläns är en halsad smidd fläns med ett inre sockelspår i ena änden. Under installationen sätts stålröret in i hylsan och fästs med en extern kälsvets, vilket eliminerar behovet av att fasa röränden eller använda en stumsvetsstödplatta. Produkterna tillverkas huvudsakligen enligt ASME B16.5-standarder, som täcker tryckklasser från klass 150 till klass 2500, vilket gör dem till den föredragna löstagbara anslutningen för högtrycksrörsystem med liten diameter.

Standard tätningsytor

1. RF (Raised Face): Den vanliga industrins typ, kompatibel med spirallindade packningar och PTFE-packningar, lämplig för allmänna driftsförhållanden.

2. RJ (Ring Joint): Designad för extrema höga temperaturer och höga tryckförhållanden, kompatibel med metallringpackningar.

3. MFM (Matching Face): Förhindrar packningserosion och kompression, förbättrar tätningsstabiliteten under svåra förhållanden.

Arbetsprincip och svetsprocess

1. Rörinsättning: Sätt in röret i sockeln tills det kommer i kontakt med det inre steget, dra sedan tillbaka något för att möjliggöra termisk expansion.

2. Kälsvetsning: Utför kontinuerliga externa kälsvetsar vid förbindelsen mellan rörets yttervägg och flänshalsen.

3. Tätning och avspänning: Svetsen ger strukturell fixering och tätning; det inre spelet absorberar termisk expansion, vilket förhindrar svetssprickor.

4. Icke-förstörande provning: Svetsen kan utsättas för PT-penetrationstestning för att säkerställa precisionsförseglingsprestandan hos kritiska system med liten diameter.

Kärnstrukturella fördelar

1. Självcentrerande sockelsvetsfläns: Den inbyggda sockelsvetsflänsen möjliggör automatisk rörinriktning, förenklar installationen och säkerställer hög koaxialitet.

2. Integrerad smidd struktur: Den smidda halsdesignen i ett stycke ger utmärkt styvhet och stabilt tryckmotstånd.

3. Effektiv och bekväm svetsning: Endast externa kälsvetsar krävs, vilket möjliggör snabb konstruktion och eliminerar behovet av full penetrationssvetsning.

4. Termisk spänningsskydd: En dedikerad expansionsgap finns i botten av röret för att frigöra termisk spänning vid hög temperatur och förhindra fogfel.

Specifikationer och materialalternativ

1. Standardstorlekar: Primärt DN15–DN50 (NPS 1/2″–2″), optimerad för högtryckssystem med liten diameter.

2. Tryckklasser: Vanligt använda specifikationer är klass 300/600 och högre, lämpliga för medel- och högtrycksförhållanden.

3. Materialtyper: Finns i ASTM A105 kolstål, 304/316L rostfritt stål, legerat stål och lågtemperatursmidet stål.

Applikationsscenarier och tjänstemöjligheter

DIYE VENTILSvetsflänsar används ofta i olje- och gas-, kemi-, kraftgenererings- och internationella ingenjörsprojekt. Vi erbjuder standardstorlekar i lager samt helt kundanpassade lösningar för icke-standardiserade storlekar och specialmaterial. Varje produkt levereras med en komplett originaltillverkares kvalitetsinspektionsrapport, materialcertifikat, feldetekteringsdata och en fullständig uppsättning exportdokument, vilket säkerställer full överensstämmelse med kraven i olika projekt världen över.

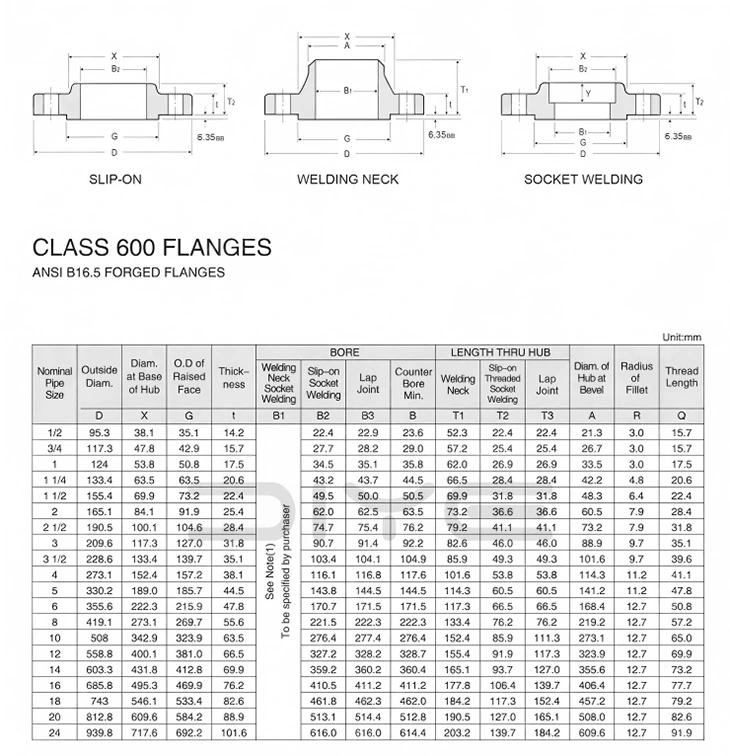

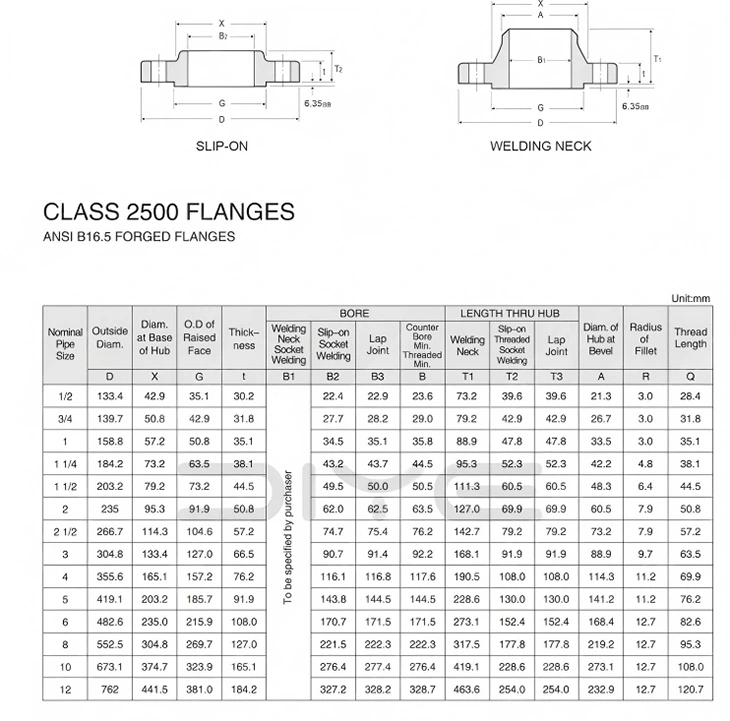

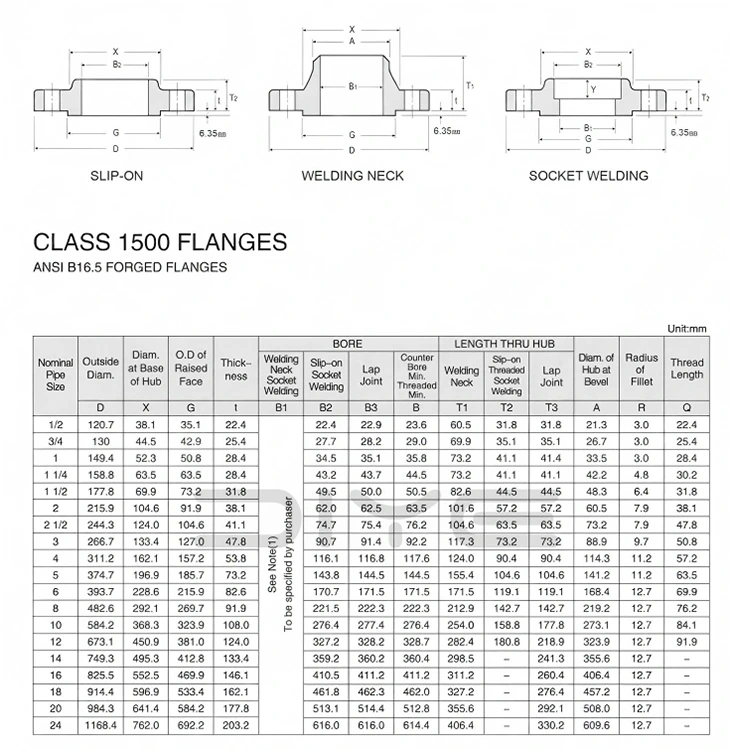

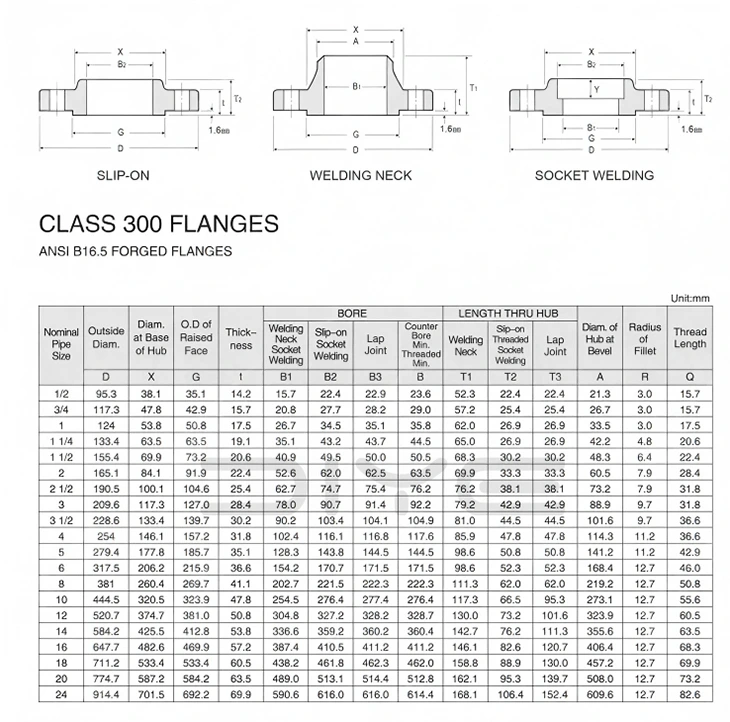

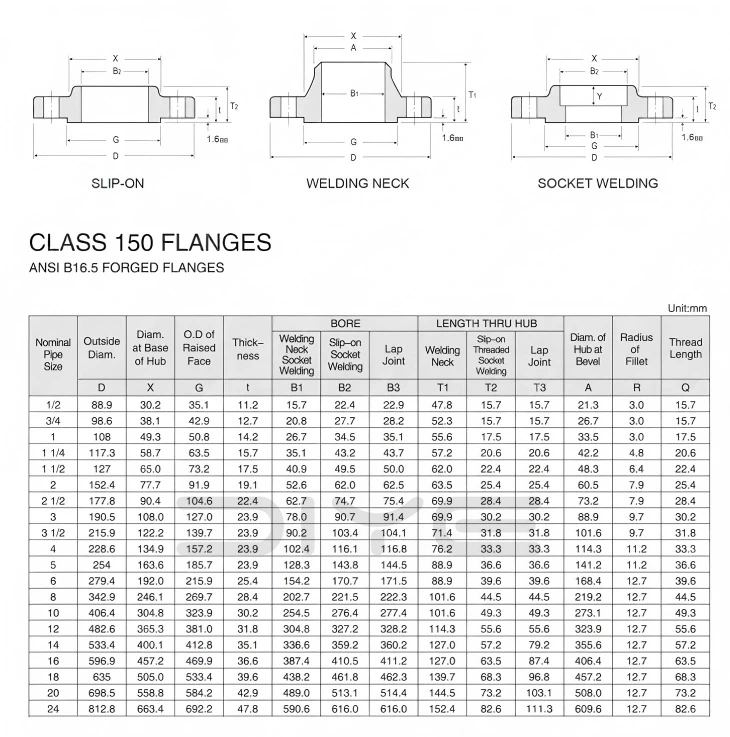

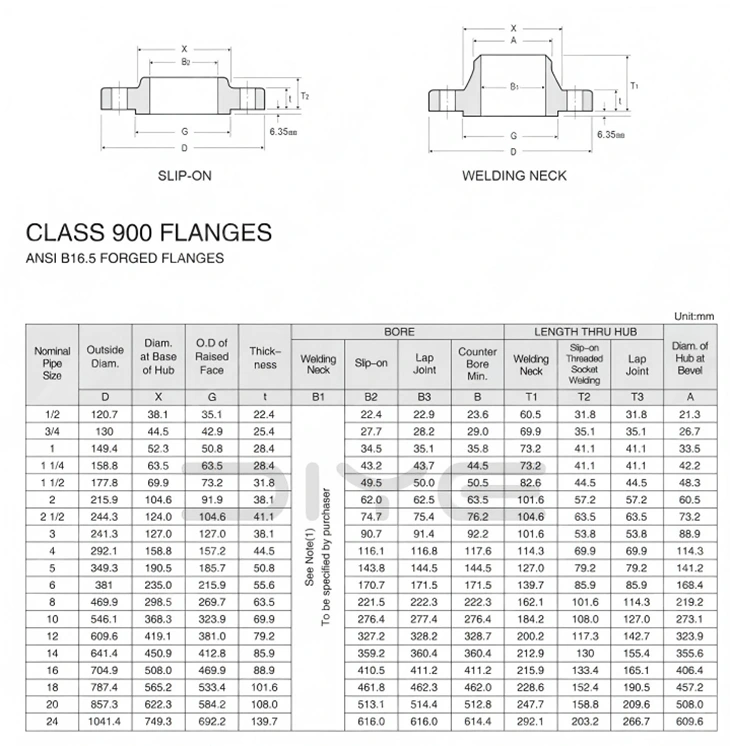

Tekniska parametrar
