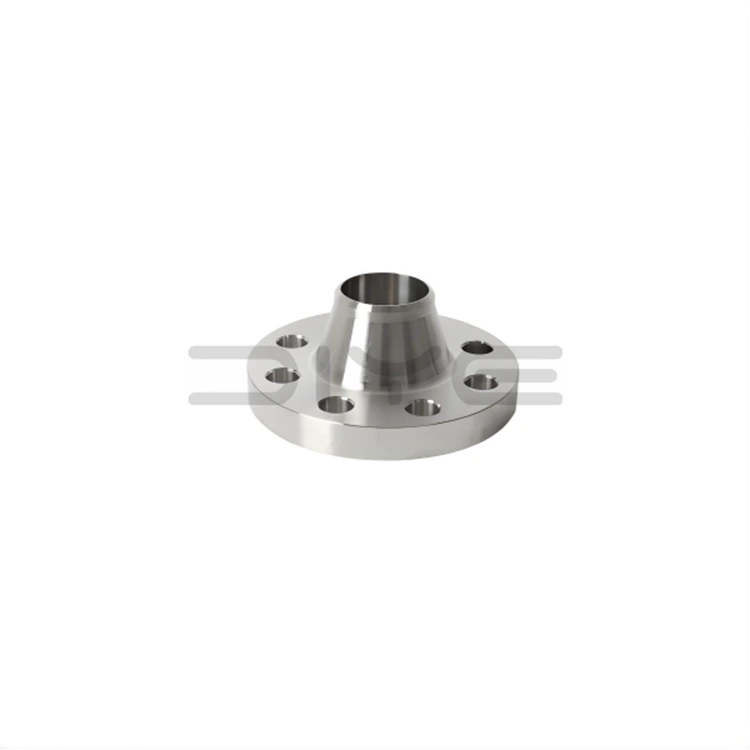

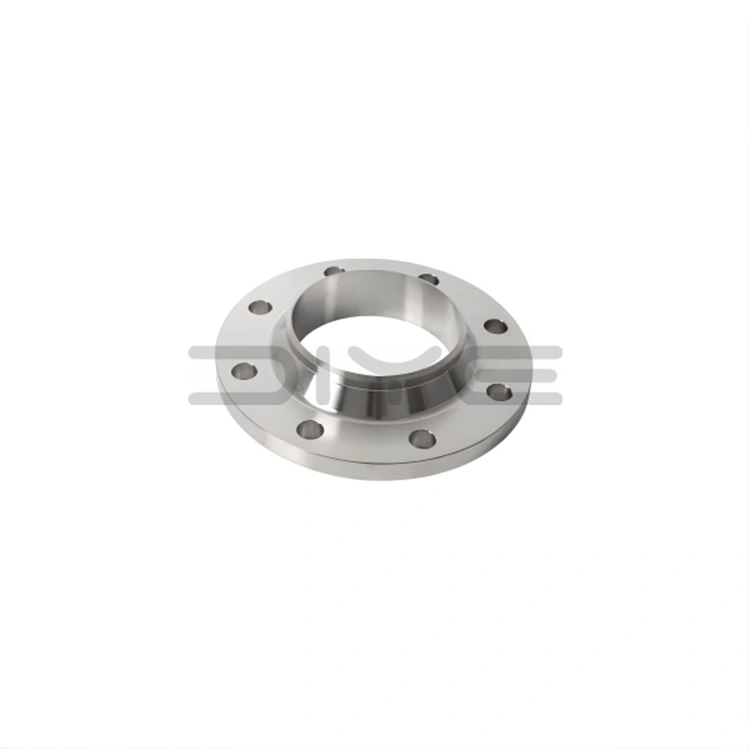

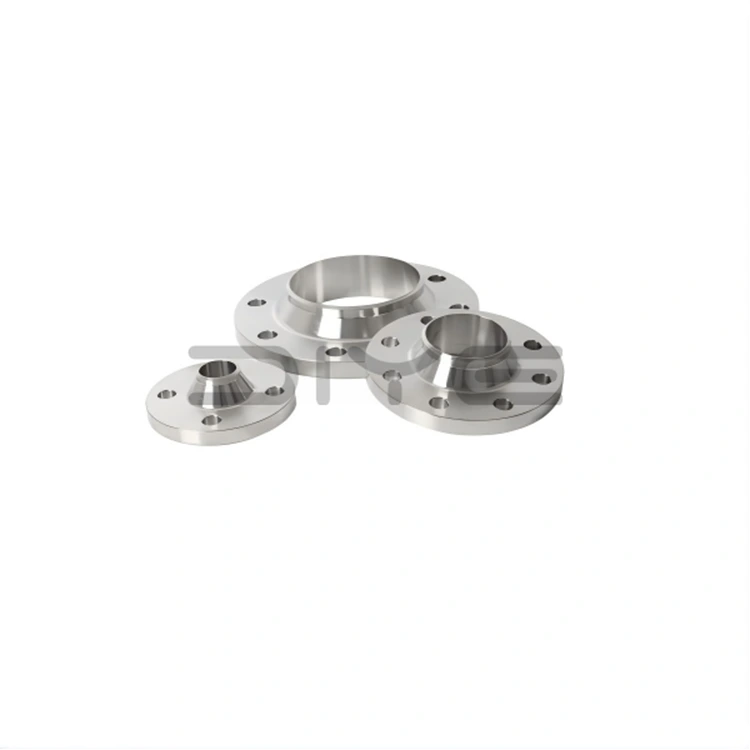

ANSI B16.5 Svetshalsfläns

Varje DIYE-VENTIL ANSI B16.5 svetshalsfläns genomgår rigorösa tester, inklusive dimensionsinspektion, materialverifiering, ultraljudstestning och trycktestning, vilket säkerställer full överensstämmelse med ANSI B16.5 och internationella kvalitetsstandarder. Vår vertikalt integrerade produktionsprocess, från råmaterial till färdiga produkter, garanterar konsekvent produktkvalitet, spårbarhet och pålitlig prestanda i olika kritiska applikationer.

Design och struktur

1. Överensstämmelse med standarder: Fullständigt kompatibel med ANSI/ASME B16.5-standarder, täcker tryckklasser från 150 till 2500 och nominella diametrar (NPS) från 1/2 tum till 24 tum, med stöd för specialdesignade konstruktioner med stor diameter.

2. Integrerad smidd konstruktion: ANSI B16.5 svetshalsflänsar har en lång, avsmalnande, höghalsad design med en mjuk övergångsbåge, smidd av högkvalitativa amerikanska standardmaterial, inklusive A105 kolstål, F304/F316L rostfritt stål och legerat stål.

3. Precisionstätningsytor: Standard upphöjd yta (RF), ringfogyta (RJ) och yta med grov yta (MFM) är bearbetade med CNC-bearbetning för att säkerställa en tät packningspassning och läckagefri prestanda.

4. Stumsvetsanslutning: Designad för stumsvetsning med full penetration till rörledningar, vilket säkerställer sömlös spänningsöverföring och eliminerar spänningskoncentration i botten av navet.

Viktiga fördelar

1. Exceptionell temperatur- och tryckbeständighet: Speciellt utformad för att motstå svåra termiska cykler, högt tryck, vibrationer och termisk krypning, lämplig för de mest krävande arbetsmiljöerna.

2. Permanent stabil tätning: Robusta svetsfogar och precisionsbearbetade tätningsytor ger en permanent, underhållsfri tätning, avgörande för miljöer med farliga och giftiga media.

3. Överlägsen strukturell styvhet: ANSI B16.5 svetshalsflänsar med hög halskonstruktion ger utmärkt styvhet, motståndskraft mot deformation och utmattningsbeständighet, vilket säkerställer lång livslängd under cyklisk belastning.

4. Inspekterbar och pålitlig: Helgenomträngningssvetsar möjliggör oförstörande testning (NDT), vilket säkerställer att produktkvaliteten uppfyller stränga industristandarder.

5. Omfattande specifikationer och stabil försörjning: Egen produktion säkerställer ett stort lager, snabb leverans och förmågan att tillhandahålla kostnadseffektiva produkter till globala kunder.

Industriella applikationer

DIYE-VENTIL ANSI B16.5 Svetshalsflänsar är den föredragna standardprodukten för följande nyckelapplikationsscenarier:

1. Olje- och gasindustrin: Rörledningar, raffinaderier och offshoreplattformar.

2. Kemisk industri: Högtemperatur-, högtrycks- och korrosiva mediasystem.

3. Kraftproduktionsindustri: Ångledningar, pannkretsar och kraftverkshjälpsystem.

4. Tryckkärl: Lagringstankar, reaktorer och processutrustning som kräver högsta integritet.

5. Rörledningar med hög integritet: System för transport av brandfarliga, explosiva och mycket giftiga vätskor.

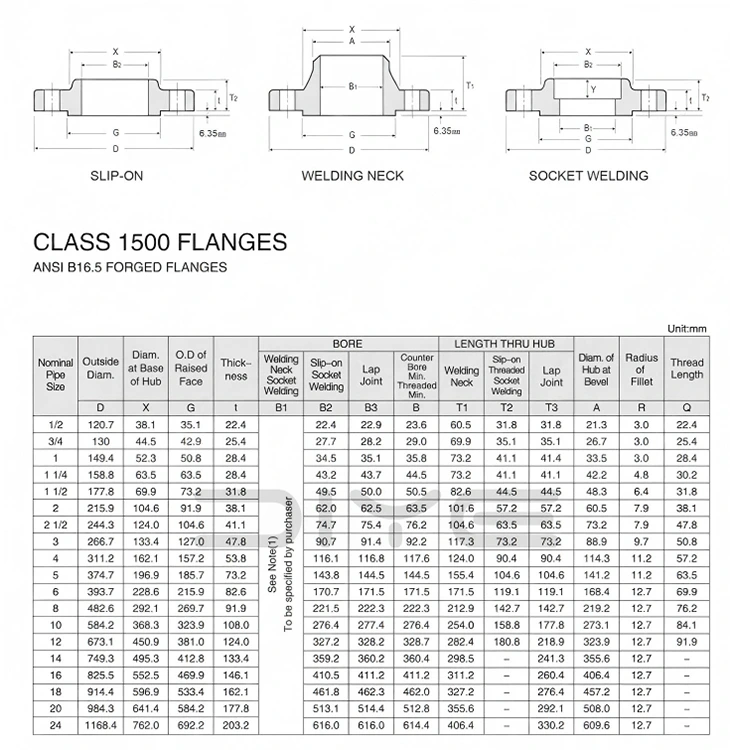

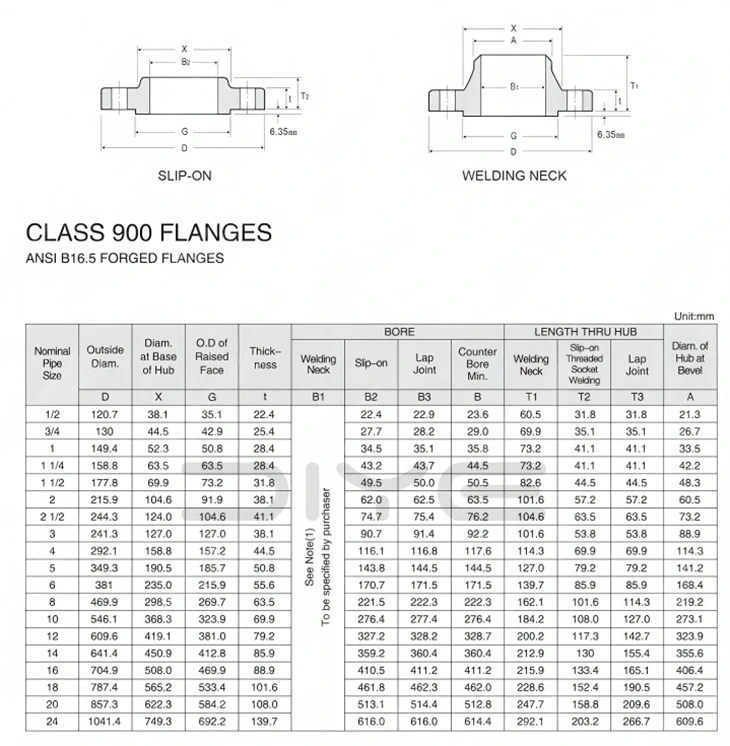

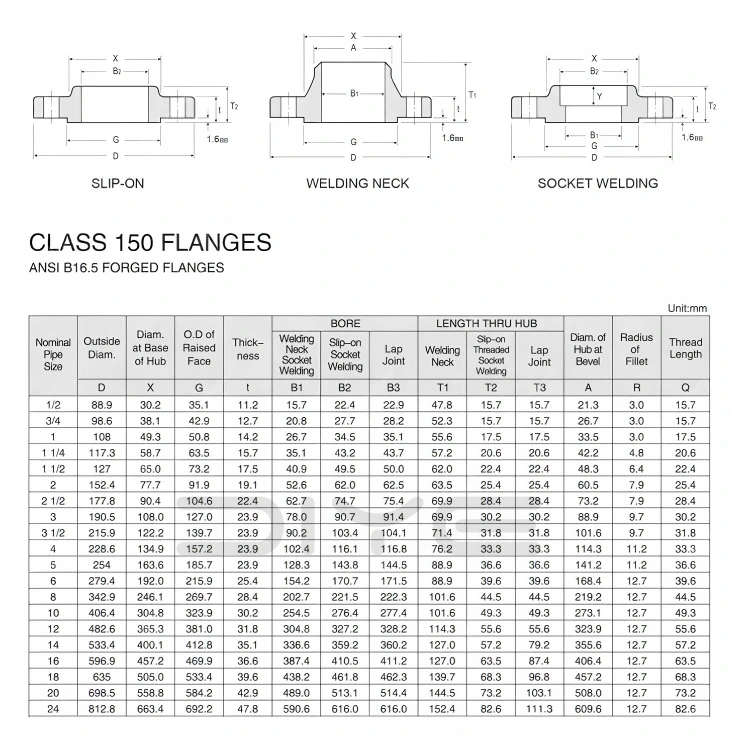

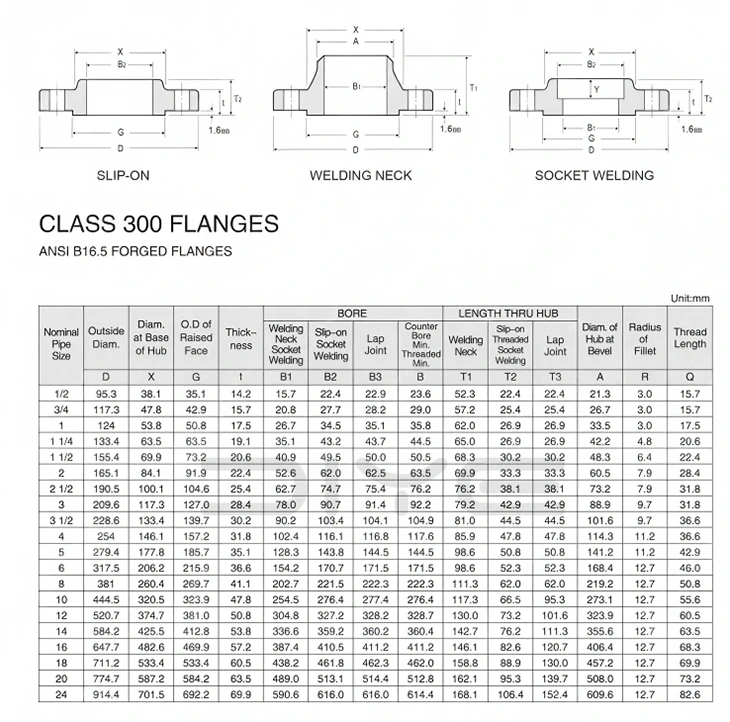

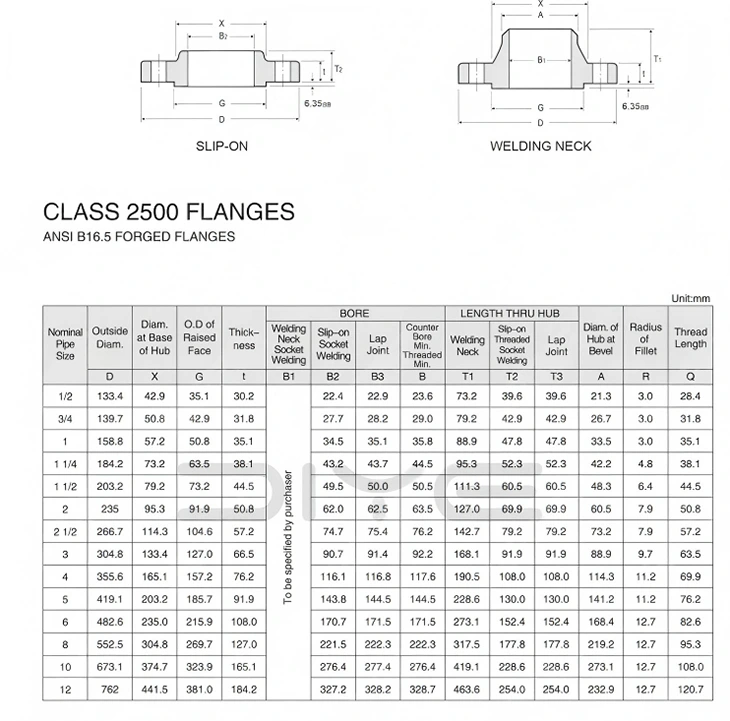

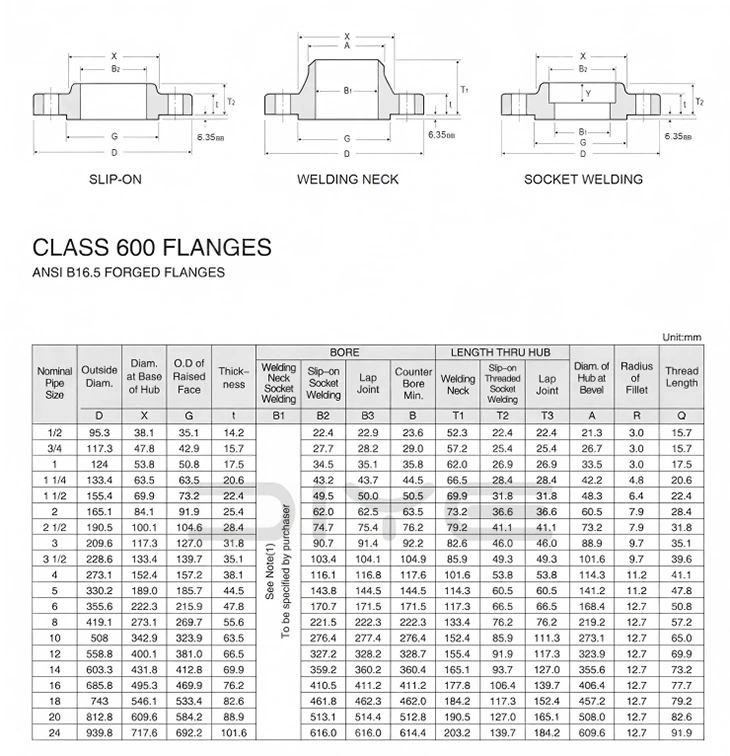

Tekniska parametrar

FAQ

F: Kan den amerikanska standardflänsklassen och den kinesiska standarden PN utbytas?

S: De kan inte bytas direkt. Klass avser den amerikanska standardtryckklassificeringen, som skiljer sig från PN-systemet för nominellt tryck. Ytterdiametern, bulthålen och tätningsytans dimensioner stämmer inte överens, och att blanda och ansluta dem är strängt förbjudet.

F: Vad är NPS i amerikanska standardflänsar? Hur överensstämmer det med DN?

S: NPS hänvisar till den amerikanska standardens nominella diameter (tum). Till exempel, NPS2 = DN50. Detta är endast för referens. Under installation och beställning måste NPS + Klass följas strikt, och DN enbart kan inte lita på.

F: Vilka är skillnaderna mellan WN- och SO-flänsar?

A: WN-halssvetsfläns: Smide med lång hals, full penetrationssvetsning, resistent mot hög temperatur och högt tryck, resistent mot vibrationer, används för huvudrörledningar, tryckkärl, brandfarliga och explosiva medier;

SO halslös stumsvetsfläns: Korthalsad pluggsvetsning, enkel installation, låg kostnad, endast lämplig för medel- och lågtryck, normal temperatur, vanliga processrörledningar.

F: Vilken typ av stålrör ska användas med amerikansk standardfläns?

A: Kolstål använder ASTM A106/A53 sömlösa rör av amerikansk standard; Rostfritt stål använder ASTM A312-seriens rör.
