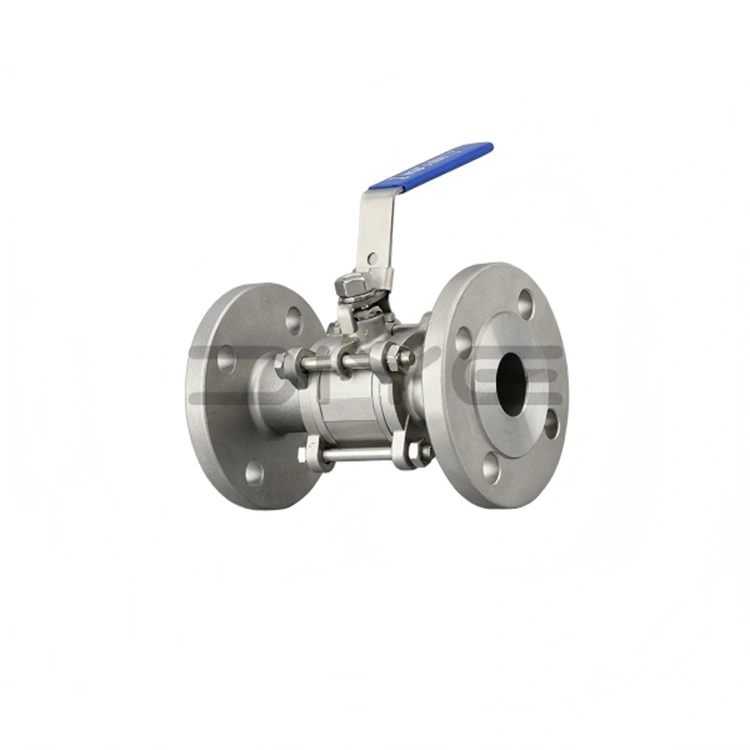

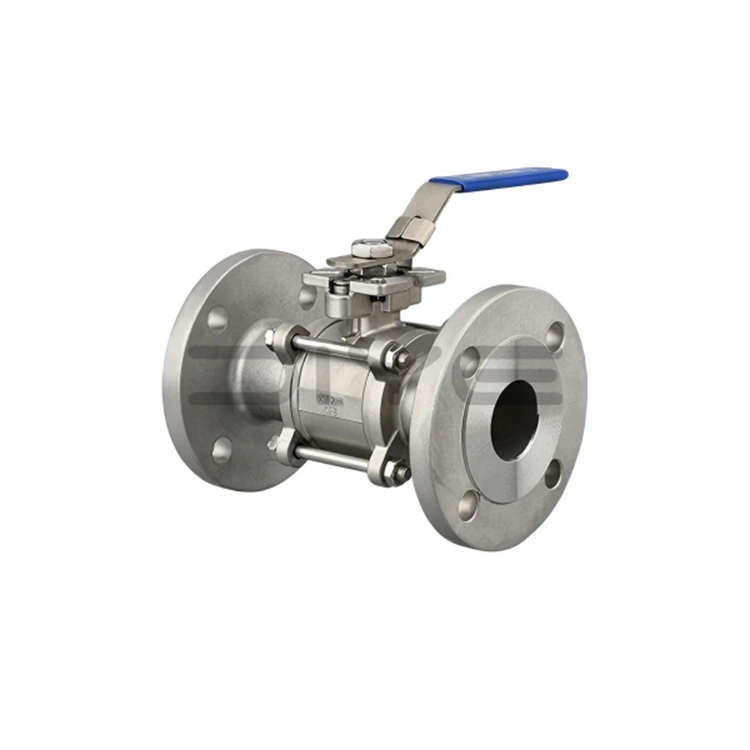

3 st flänskulventil med monteringsdyna

Vår 3 st flänskulventil med monteringsdynor är designad för direkt montering av ställdon och in-line underhåll. Huvudkroppen är konstruerad av 304 eller 316L rostfritt stål (gjutstål är tillgängligt för specifika applikationer), med en skruvad tredelad ventilkroppsstruktur och en högplattformsdesign som uppfyller ISO 5211-standarderna. Den stöder pneumatisk/elektrisk automationskontroll och överensstämmer med GB (Chinese National Standard), ANSI (American Standard) och DIN (German Standard) flänsstandarder. Ett omfattande kvalitetskontrollsystem säkerställer konsekvent prestanda över alla produktionspartier.

Kärnstrukturella fördelar

1. Avtagbar struktur i tre delar

- Består av en vänster ventilkropp, en höger ventilkropp och en mittventilkropp (inklusive en kulkärna och spindelenhet), säkrade med bultar.

- Onlineunderhåll är möjligt utan att helt ta isär ventilen från rörledningen. Lossa helt enkelt bultarna, ta bort mittventilhuset och ta snabbt bort kulkärnan, tätningarna och andra inre komponenter för enkel rengöring, underhåll och byte av känsliga delar.

- Distribuerad spänningsfördelning förbättrar ventilkroppens totala styrka, vilket gör den lämplig för medium- och högtrycksledningsdrift och förhindrar effektivt ventilkroppsdeformation och läckage.

- Minskar stilleståndstiden för underhåll och sänker underhållskostnaderna, vilket gör den särskilt lämplig för komplexa driftsförhållanden som kräver frekvent underhåll.

2. Högplattformsstamstruktur överensstämmer med ISO 5211-standarden

- Integrerad toppdesign med hög plattform uppfyller helt ISO 5211-standarderna, vilket möjliggör direkt installation av pneumatiska/elektriska ställdon utan extra stöd.

- Den 3-delade flänskulventilen med monteringsdyna har en bottenmonterad spindelstruktur och en dubbelskivsfjäder automatisk packningskompressionsdesign, optimerar skafttätningsprestanda och förhindrar spindelutkastning i händelse av onormala tryckökningar i ventilkammaren, vilket förbättrar driftsäkerheten.

- Vissa modeller är utrustade med en antistatisk enhet för att effektivt frigöra statisk elektricitet och förhindra säkerhetsrisker orsakade av statisk elektricitet, vilket gör den lämplig för brandfarliga och explosiva mediaapplikationer.

- stödjer automatisk kontroll och fjärrstyrning, vilket förbättrar driftseffektiviteten i löpande bandproduktion och obevakade scenarier.

Specifikationer och standard

1. Storleksintervall: DN10–DN200 (1/4 tum–8 tum)

2. Flänsstandarder: GB (Domestic Engineering Projects), ANSI (North American Market), DIN (European Market)

3. Ventilhusmaterial: 304 rostfritt stål, 316L rostfritt stål, gjutstål (anpassningsbar efter driftsförhållanden)

Tätningsmaterial och prestanda

1. Polytetrafluoreten (PTFE): Stark korrosionsbeständighet, utmärkt tätningseffekt, temperaturområde -29 ℃ till +150 ℃, låg kostnad, lämplig för normal temperatur, tryck och partikelfria mediaförhållanden, den mest använda, och kan uppnå dubbelriktad nollläckagetätning.

2. Polyfenylensulfid (PPL): 3 st flänskulventil med monteringsdyna, överlägsen högtemperaturbeständighet och slitstyrka, temperaturbeständighet upp till -29 ℃ till +300 ℃, lämplig för hög temperatur, högt tryck och media som innehåller små partiklar, lämplig för komplexa industriella förhållanden som petroleum och kemisk industri, lång livslängd för tätning.

3. Förstärkt polytetrafluoreten (RPTFE): Optimerad och förstärkt baserat på PTFE, den kombinerar korrosionsbeständighet och slitstyrka, vilket gör den lämplig för olika konventionella och milt komplexa driftsförhållanden, vilket ytterligare förbättrar tätningens tillförlitlighet.

Service och support

Med hjälp av över 10 års erfarenhet av att exportera 3-st flänskulventil med monteringsdynor, har DIYE VALVE etablerat ett professionellt eftermarknadsserviceteam. Vid mottagande av förfrågningar efter försäljning eller felrapporter kommer vi att svara inom 24 timmar, snabbt felsöka och tillhandahålla lösningar för att säkerställa normal drift av kundutrustning.

Vi upprätthåller ett stort lager av original och kompatibla reservdelar (tätningsringar, bultar, ventilskaft, etc.) för snabba leveranser, möta kundernas ersättningsbehov och minimera förluster av stillestånd. Vi tillhandahåller även gratis teknisk vägledning som täcker installationsspecifikationer, dagligt underhåll och felsökning, och kan erbjuda tekniska tjänster på plats på kundens begäran.

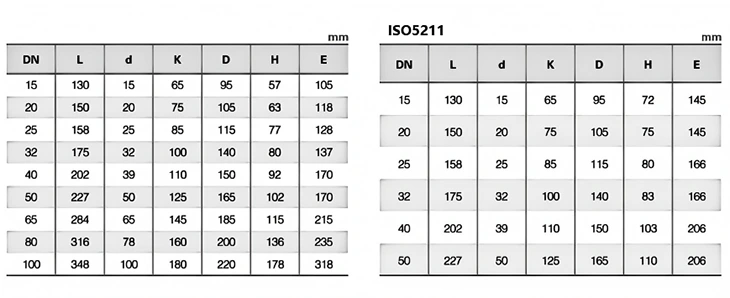

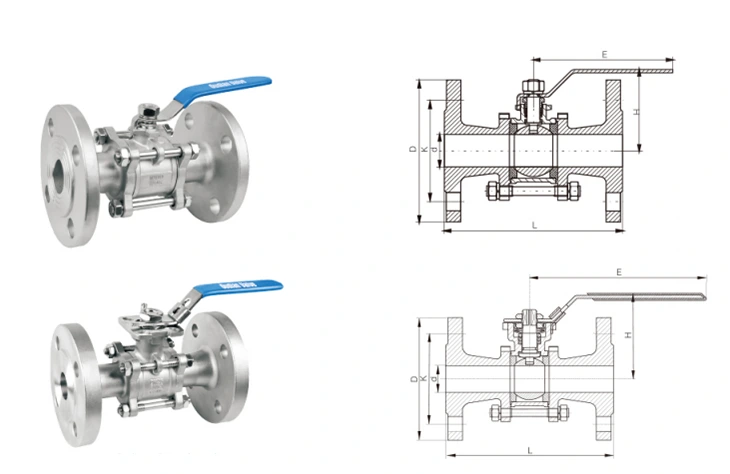

Tekniska parametrar

Vanliga frågor

F: Vilka standarder följs för inspektion av den tredelade högplattformsflänsade kulventilen? Vilka prestationsindikatorer säkerställs för att uppfylla standarderna?

S: Den tredelade högplattformsflänsade kulventilen följer strikt GB/T-13927 och API 598-standarderna för inspektion. Innan de lämnar fabriken genomgår varje ventil strikta trycktester (vattentryck och lufttryck), dimensionella noggrannhetstest, tätningsprestandatester och utseendeinspektioner. Dessa tester säkerställer att kärnprestandaindikatorerna såsom tryckbärande kapacitet, tätningsprestanda och dimensionell noggrannhet uppfyller standarderna, och okvalificerade produkter är strängt förbjudna att lämna fabriken.

F: Kan jag snabbt köpa lämpliga tillbehör om tätningsringen på den tredelade högplattformsflänsade kulventilen är skadad?

A: Ja. Som källtillverkare har Diye ett långsiktigt lager av originalkompatibla tätningsringar och olika tillbehör (som bultar och ventilskaft). Vi kan leverera varorna snabbt för att möta dina behov av tillbehörsbyte, minska förluster av utrustningsavbrott och tillhandahålla gratis teknisk vägledning om utbyte för att säkerställa smidigt och effektivt utbyte.

F: Vilka är de valfria huvudmaterialen för ventilkroppen, kulkärnan och ventilskaftet på den tredelade högplattformsflänsade kulventilen? Hur väljer man material?

S: De centrala valfria huvudmaterialen inkluderar tre typer: 304 rostfritt stål, 316L rostfritt stål och kolstål. Urvalsreferensen är som följer: ① 304 rostfritt stål: lämplig för konventionella vatten-, olja-, gas- och svaga syrabaserade, icke-starka korrosionsförhållanden, med enastående kostnadsprestanda, lämplig för vanliga industriella och civila rörledningar; ② 316L rostfritt stål: tillsatt molybdenelement, som har starkare korrosionsbeständighet och oxidationsbeständighet, lämplig för komplexa arbetsförhållanden som stark syrabas, havsvatten och kemiska lösningsmedel, och är lämplig för avancerade scenarier som petroleum och läkemedel; ③ Kolstål: hög strukturell styrka och utmärkt tryckbärande prestanda, lämplig för högtrycks, icke-korrosiva arbetsförhållanden och scenarier med tung belastning. Allt material är producerat av Diyes originalfabrik och kan anpassas efter behov.
