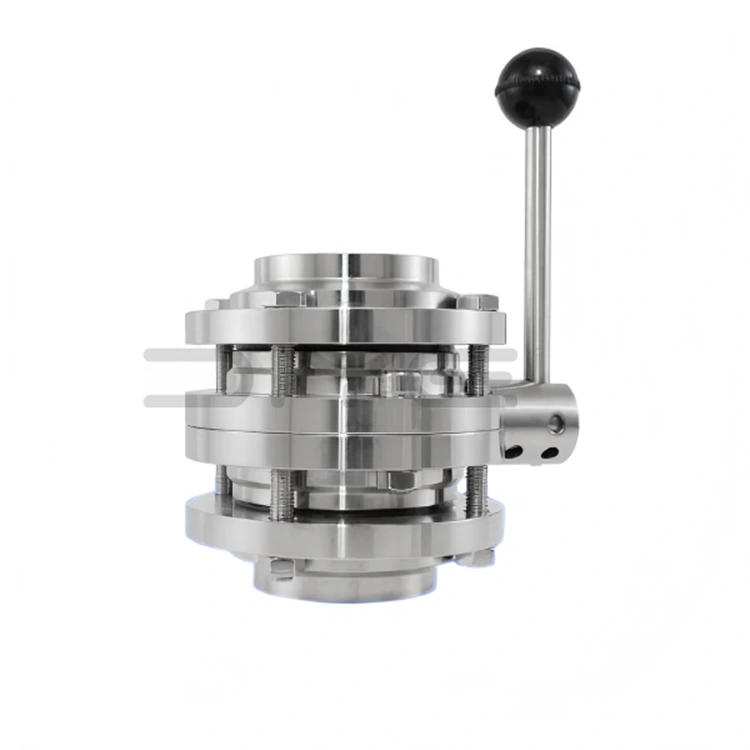

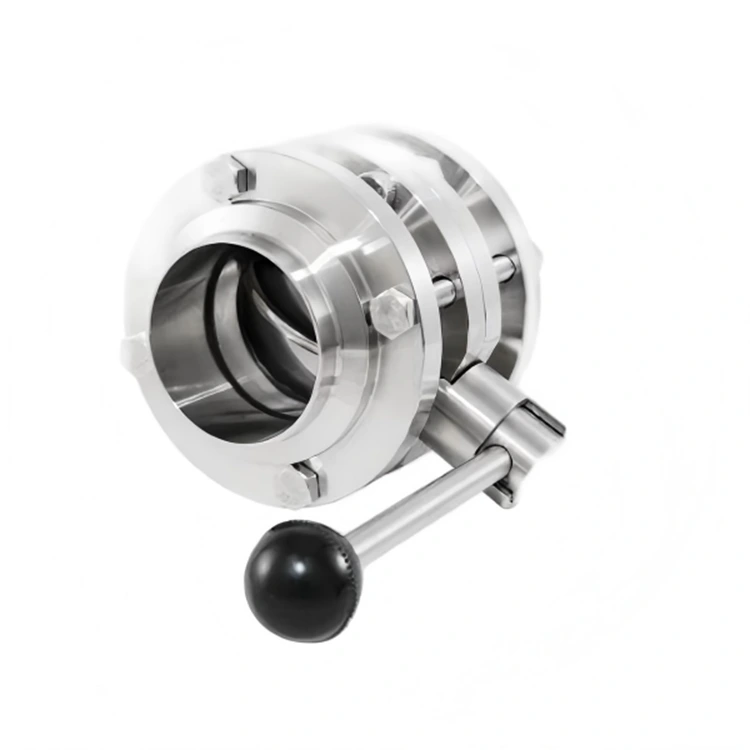

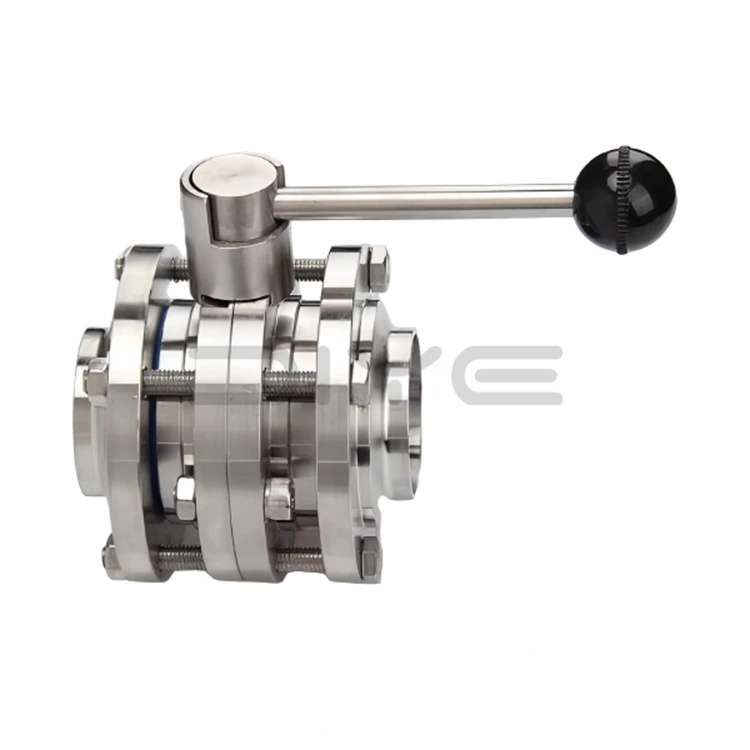

Sanitär 3-delad vridspjällsventil

Den sanitära 3-delade vridspjällsventilen har en klassisk delad tredelad struktur, bestående av en central ventilkropp, två anslutningsflänsar eller klämmor på båda sidor och inre ventilskiva, spindel och tätningar. Jämfört med integrerade vridspjällsventiler är dess största fördel fullständig demontering. Underhåll och rengöring kräver inte demontering av hela rörledningen; Att helt enkelt lossa klämmorna eller bultarna i båda ändar möjliggör noggrann rengöring, desinfektion och byte av känsliga delar, vilket avsevärt minskar stilleståndstiden och underhållskostnaderna.

Precisionstillverkning och hygienstandarder

Den sanitära 3-delade vridspjällsventilen använder högprecisions CNC-bearbetningsteknik, med premium SUS304 (1.4301) eller SUS316L (1.4404) rostfritt stål, med bearbetningstoleranser kontrollerade inom ±0,01 mm. Både inre och yttre ytor är spegelpolerade, med en innerväggsråhet på Ra≤0,4μm (precisionen kan ökas vid behov), vilket eliminerar sanitära döda hörn. Den uppfyller GMP- och EHEDG-standarder och stöder CIP-rengöring online och SIP-ångsterilisering vid hög temperatur.

Överlägsna material och tätningsprestanda

1. Ventilhus/skiva Material: SUS304 eller SUS316L rostfritt stål, korrosionsbeständigt och hållbart.

2. Tätningsmaterial: FDA-certifierad livsmedelsklassad EPDM, silikon (SI) eller PTFE, precisionsbearbetad för en perfekt tätning.

3. Tätningsklass: Klass VI, dubbelriktat nollläckage, eliminerar medialäckage och korskontaminering.

4. Ytbehandling: Elektrolytisk polering eller mekanisk polering, Ra≤0,8μm (upp till Ra≤0,4μm), lätt att rengöra och fri från rester.

Tekniska parametrar och anpassningstjänster

1. Nominell diameter: DN10～DN150 (1/2"～6")

2. Nominellt tryck: PN10/16 (1,0/1,6 MPa)

3. Driftstemperatur: -30℃～+150℃ (beroende på tätningsmaterial)

4. Driftmetod: Manuellt handtag i flera lägen (90° rotation för öppning och stängning, justerbart flöde); valfritt pneumatiskt/elektriskt ställdon för automatisk styrning

5. Anslutningsmetod: Klämma, fläns, gänga (anpassningsbar)

6. Standarder: Överensstämmer med 3A, DIN, SMS, ISO, IDF, GB/T 2238

Kvalitetssäkring

Som en pålitlig tillverkare av sanitära 3-delade fjärilsventiler i Kina, kontrollerar DIYE VALVE strikt hela produktionsprocessen: råmaterial genomgår spektralanalys vid ankomst och färdiga produkter genomgår trycktestning, tätningstestning och renhetstestning innan de lämnar lagret för att säkerställa stabil och pålitlig produktprestanda.

Skräddarsydda lösningar

Vi erbjuder skräddarsydda tjänster som täcker icke-standardiserade storlekar, speciell poleringsprecision och anpassade anslutningsmetoder. Vårt ingenjörsteam kommer att kombinera kundernas behov för att tillhandahålla personliga lösningar som uppfyller internationella standarder.

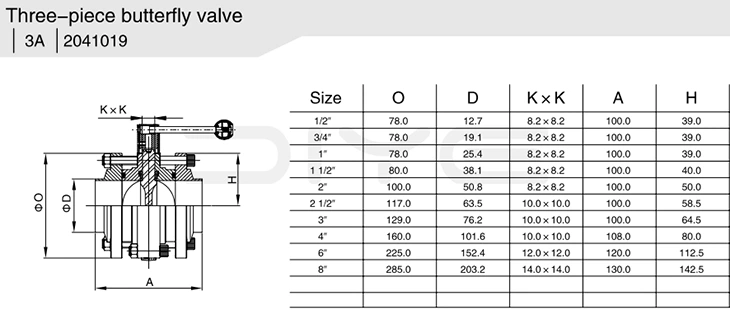

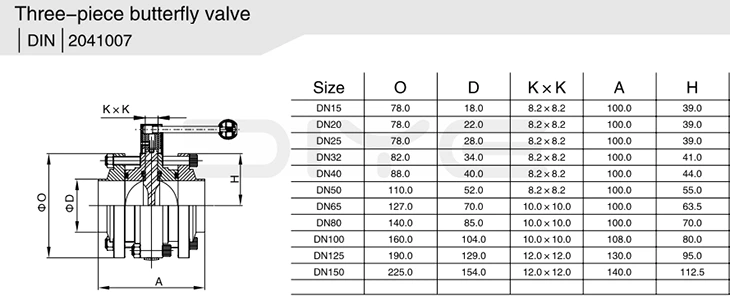

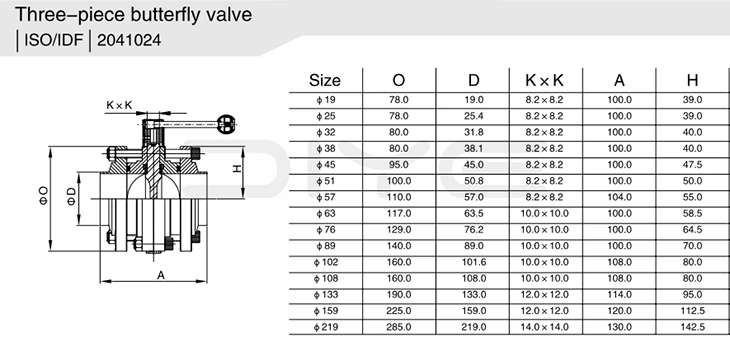

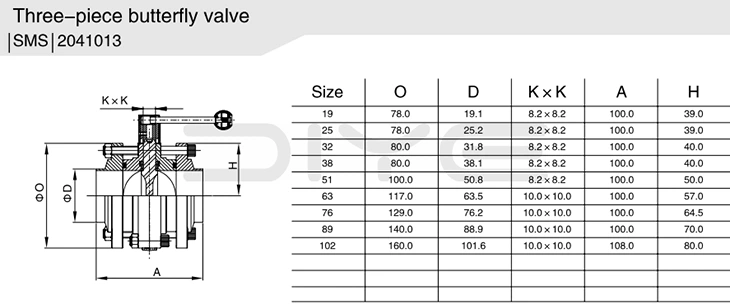

Tekniska parametrar
