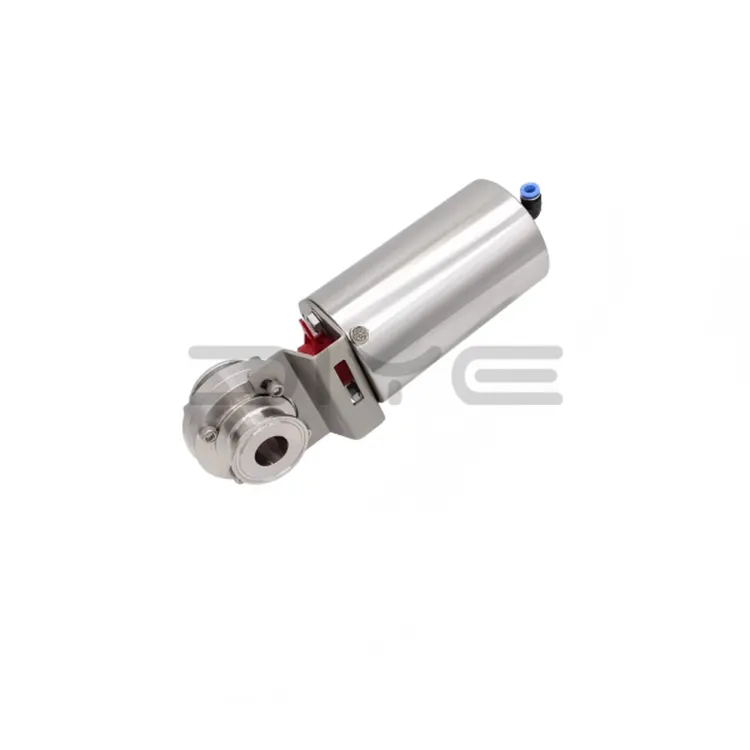

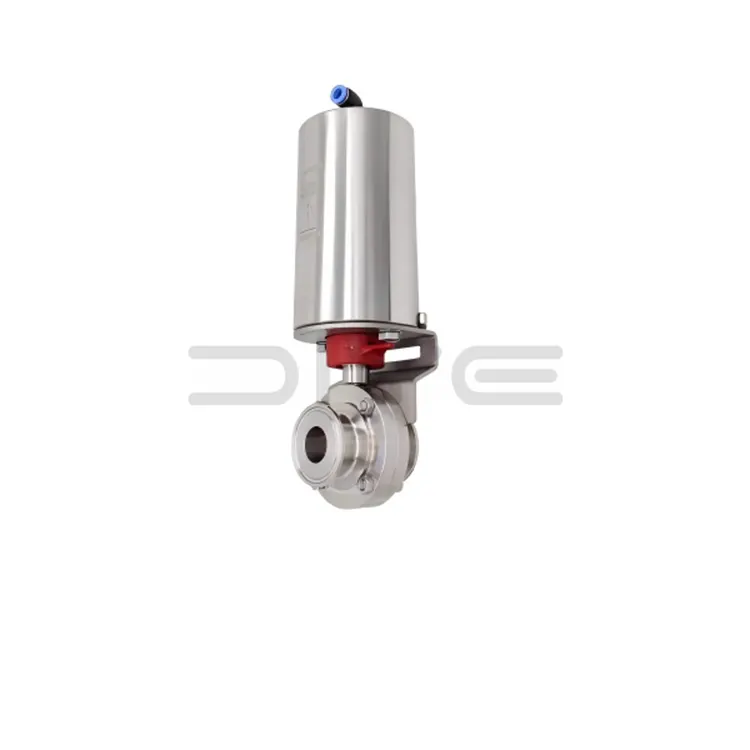

Pneumatisk manövrerad sanitär vridspjällsventil

DIYE VENTILEN pneumatiskt manövrerad sanitär fjärilsventil är oberoende utvecklad och tillverkad av vår fabrik. Det är en högpresterande kärnstyrningskomponent för automatiserade produktionsscenarier i sanitära vätskerörsystem. Tillverkad i Kina, denna produkt följer strikta kvalitetskontrollstandarder, integrerar avancerad pneumatisk kontrollteknik och en sanitär strukturell design, som uppfyller de stränga hygienkraven för livsmedels-, dryckes-, läkemedels- och biologiska industrier.

Ventilen använder ett pneumatiskt ställdon som sin kärnkraftkälla, perfekt matchad med en sanitär fjärilsventilkropp. Det möjliggör snabb, fjärrstyrd och automatisk öppning och stängning av media, vilket förbättrar pipelinedriftens effektivitet och stabilitet. Dess vinkelfria struktur förhindrar mediarester och bakterietillväxt, tillförlitlig tätning säkerställer noll medialäckage, och dess snabba reaktionsförmåga anpassar sig till de dynamiska anpassningsbehoven hos automatiserade produktionslinjer, och uppfyller helt sanitetsindustrins CIP (Clean-in-Place) och SIP (Sterilize-in-Place) krav.

Grundläggande arbetsprincip

Det pneumatiska manöverdonet för den pneumatiskt manövrerade sanitära vridspjällsventilen driver ventilskaftet för att rotera ventilskivan, vilket öppnar och stänger ventilen. När luft kommer in på ena sidan av ställdonet trycker den på kolven, vilket får ventilskaftet att rotera, vilket fullbordar öppnings- och stängningsåtgärden. Beroende på ställdonets struktur finns den i två lägen: dubbelverkande och enkelverkande.

- Dubbelverkande ställdon: Växlande luftintag och utblås från båda sidor uppnår framåt och bakåt ventilskivans rotation. Lämplig för scenarier som kräver frekvent öppning och stängning, erbjuder stabil drift och stark anpassningsförmåga.

- Enkelverkande ställdon: Drivs av luftintag på ena sidan, den andra sidan förlitar sig på fjäderkraft för automatisk återställning vid lufttillförselbortfall. Detta säkerställer säker drift av rörledningen och undviker potentiella säkerhetsrisker i händelse av fel på lufttillförselsystemet.

Dessutom kan ventilens öppnings- och stängningsvinkel ställas in flexibelt via ställdonet. Vissa modeller stöder steglös justering från 0° till 90°, vilket uppfyller både grundläggande rörledningsöppnings- och stängningskontroll och behov av finflödesreglering, anpassade till olika produktionsscenarier.

Valfria pneumatiska ställdon och tillbehör

1. Valfria pneumatiska ställdon

- Enkelverkande ställdon: Utrustad med fjäderåterställningsfunktion återgår den automatiskt till sitt ursprungliga läge vid lufttillförselbortfall, erbjuder högt säkerhetsskydd och lämpar sig för scenarier med höga säkerhetskrav.

- Dubbelverkande ställdon: Drivs av dubbla luftkällor, vilket ger mjuka och stabila öppnings- och stängningsåtgärder och hög hållbarhet. Lämplig för högfrekventa driftscenarier såsom kontinuerliga produktionslinjer.

2. Matchande tillbehör

- Pneumatisk triplett: Består av ett filter, tryckreduceringsventil och smörjanordning, filtrerar den föroreningar i lufttillförseln, stabiliserar lufttrycket, smörjer ställdonet, förlänger livslängden och säkerställer stabil ventildrift.

- Magnetventil: Styr lufttillförseln, möjliggör fjärröppning och stängning av ventiler, underlättar integration med ett centralt styrsystem och förbättrar automatiseringen.

- Positionssändare: Ger feedback i realtid om ventilens öppnings- och stängningsstatus, vilket möjliggör realtidsövervakning av det centrala styrsystemet och säkerställer kontrollerbara produktionsprocesser.

- Gränslägesbrytare: Förhindrar ventilskivans övergång, undviker mekanisk skada och skyddar ventilstrukturen.

- Handrattsmekanism: Används för manuell nödmanövrering; möjliggör öppning och stängning av ventiler även vid lufttillförselbortfall, vilket säkerställer kontinuitet i produktionen.

Om DIYE VENTILE

Som en professionell tillverkare och leverantör av pneumatiskt manövrerad sanitär fjärilsventil tillverkad i Kina, har DIYE VALVE ett komplett system för forskning och utveckling, produktion, försäljning och service efter försäljning, som har åtagit sig att tillhandahålla högkvalitativa produkter och uppmärksam service till globala kunder.

Vi har ett professionellt utrikeshandels- och tekniskt team som talar flytande engelska, ryska, arabiska och andra språk, och tillhandahåller 24-timmars onlinesupport för att svara på frågor om produktval, installation, driftsättning och underhåll, och erbjuder flerspråkiga installations- och underhållsmanualer. Vår fabrik implementerar en strikt kvalitetsinspektionsprocess, som strikt kontrollerar varje steg från val av råmaterial till produktleverans, vilket säkerställer att varje ventil uppfyller högkvalitativa standarder.

För att lösa de utmaningar för inköp av reservdelar som utländska kunder står inför tillhandahåller vi vanliga reservdelar som tätningar, pneumatiska trippelenheter och magnetventiler, vilket avsevärt förkortar logistikcyklerna och minskar inköpskostnaderna. Vi erbjuder även 12 månaders garanti på hela ventilenheten och 6 månaders garanti på känsliga delar. Under garantiperioden repareras icke-mänskliga felfunktioner kostnadsfritt, vilket garanterar användarupplevelsen för utländska kunder.

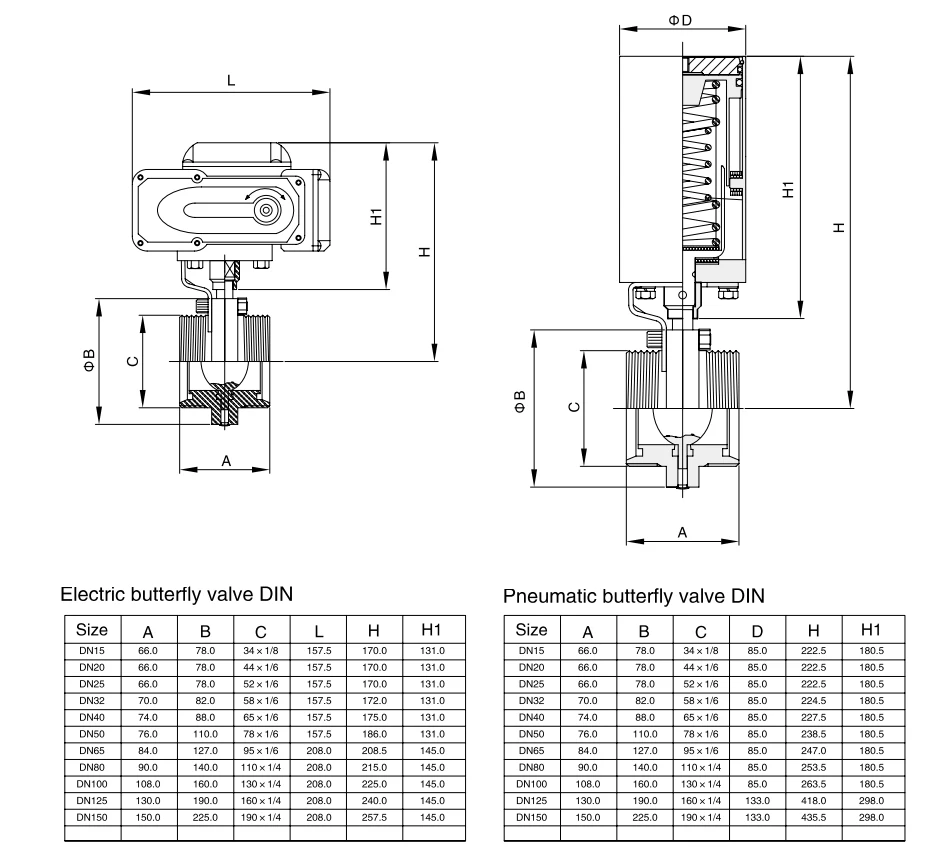

Tekniska parametrar

FAQ

F: Vilka typer av pneumatiska ställdon finns tillgängliga för sanitära pneumatiska vridspjällsventiler och hur man väljer dem?

S: De vanligaste typerna är enkelverkande och dubbelverkande pneumatiska ställdon, valda baserat på säkerhetskraven och arbetsfrekvensen för arbetsförhållandena: ① Dubbelverkande ställdon: Drivs av dubbla luftkällor, ventilen öppnar och stänger stabilt med snabb respons, lämplig för konventionella sanitära arbetsförhållanden med automatiska produktionslinjer och högfrekventa drift- och luftkällor för att vara utrustade med drift-, luft- och luftbehov; ② Enkelverkande ställdon: Med fjäderreturstruktur, driven av luftintag på ena sidan och automatiskt återställd (öppna/stäng) efter luftförlust, har den hög säkerhets- och skyddsprestanda, lämplig för sanitära arbetsförhållanden med hög risk där mediet är brandfarligt, giftigt och frätande, och kan effektivt undvika säkerhetsrisker i rörledningen efter fel i luftkällan.

F: Vilka tillbehör behövs för sanitära pneumatiska fjärilsventiler? Vilken funktion har kärntillbehören?

A4: Grundläggande obligatoriskt A:tillbehör + valfria tillbehör efter behov, kärntillbehören och deras funktioner är: ① Pneumatisk trippelenhet (filter + tryckreduceringsventil + oljedimmaanordning): Obligatoriskt, filtrerar föroreningar från luftkällan, stabiliserar lufttillförseltrycket, smörjer interna delar av ställdonet och förlänger ställdonets livslängd; ② Magnetventil: Tillval, fjärrkontrollerar på- och avstängning av luftkällan, realiserar automatisk och centraliserad öppning och stängning av ventilen, och är lämplig för sammankoppling av det centrala styrsystemet; ③ Positionsåterkopplingsenhet: Valfri, realtidsåterkoppling av ventilens öppnings- och stängningsstatus (öppen/stäng/neutral), underlättar fjärrövervakning av rörledningens drift; ④ Handrattsmekanism: Valfritt, ventilen kan manövreras manuellt när luftkällan går sönder, lämplig för nödsituationer; ⑤ Gränslägesbrytare: Tillval, förhindrar ventilskivan från att rotera över slag och skyddar ventilhuset och tätningarna.

F: Vad är tryckkravet för luftkällan för sanitära pneumatiska fjärilsventiler? Kan den anpassa sig till den icke-standardiserade luftkällan på plats?

S: Det konventionella adaptiva lufttrycket är 0,4 ~ 0,8 MPa, vilket är det industriella generella lufttrycket och lämpligt för de flesta lufttillförselförhållanden på plats; om luftkällan på plats är ett icke-standardtryck (lägre än 0,4 MPa eller högre än 0,8 MPa), kan ett anpassat adaptivt pneumatiskt ställdon tillhandahållas och en tryckreduceringsventil/boosterventil kan utrustas för att justera lufttrycket för att säkerställa normal öppning och stängning av ventilen utan ytterligare omvandling av lufttillförselsystemet på plats.
