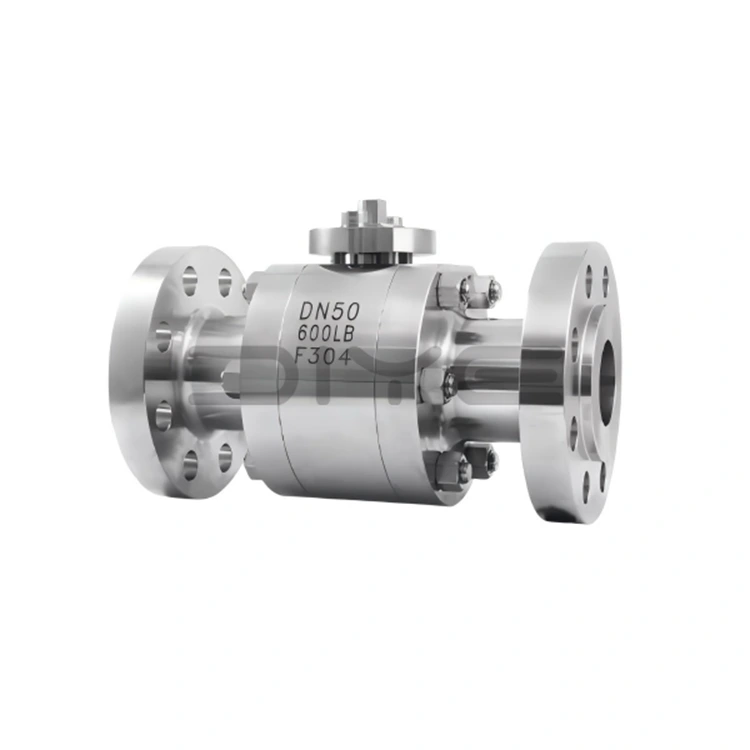

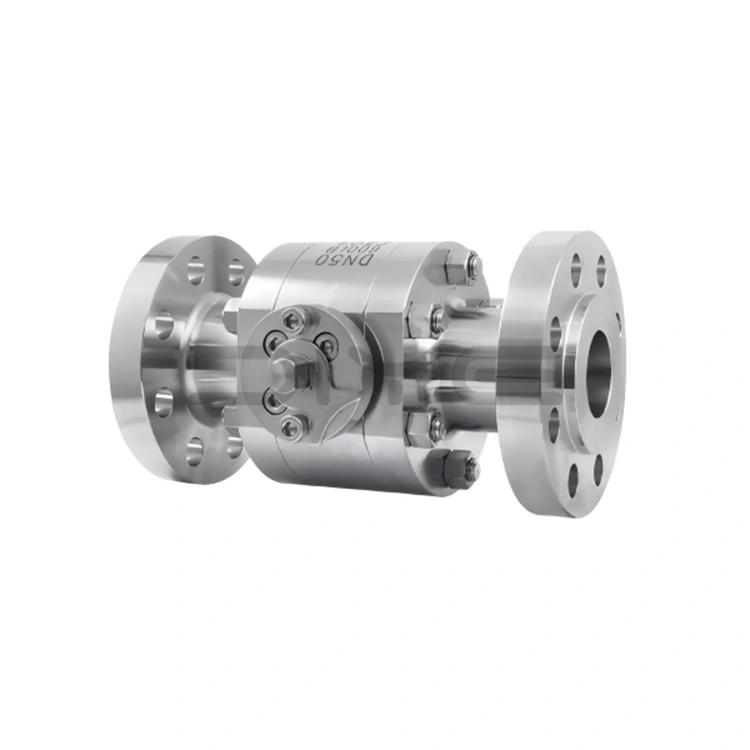

Smidd stål högtrycksflänsad kulventil

DIYE VALVE:s smidda stål högtrycksflänsade kulventilserie är designad, tillverkad och testad i strikt överensstämmelse med flera inhemska och internationella standarder för att säkerställa att produktens prestanda uppfyller globala tekniska behov.

- Design- och tillverkningsstandarder: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flänsanslutningsstandarder: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Strukturella längdstandarder: ASME B16.10

- Teststandarder: GB/T 13927, ISO 5208

Standard nominella diametrar: DN10~DN300 (1/4"~12"), tryckklasser: Klass 150~Klass 600 (PN10~PN100); anpassade högtrycksspecifikationer som inte är standard som 2500LB och PN400 är tillgängliga, och nominella diametrar kan justeras enligt kundens ritningar för att anpassas till olika högtrycksrörledningskrav.

Kärnproduktens fördelar

1. Smidda material av hög kvalitet, stabil prestanda

Huvudmaterialet i den smidda högtrycksflänsade kulventilen är högkvalitativt smidd stål, lämpligt för olika svåra arbetsförhållanden, särskilt enligt följande:

- Kolstålsmider (WCB/A216-WCB): Hög strukturell hållfasthet, lämplig för konventionella icke-korrosiva högtrycksförhållanden (såsom vanliga industriella olje- och gasledningar).

- Smide av rostfritt stål (F304/F316L): 304-material är resistent mot mild korrosion, lämpligt för allmänna högtryckskemikalier, vattenbehandling och andra förhållanden; 316L-material, med tillsatt molybden, förbättrar avsevärt korrosionsbeständigheten och oxidationsbeständigheten, lämpligt för mycket korrosiva miljöer som syror, alkalier, svavelhaltiga medier och havsvatten. Dess livslängd under korrosiva högtrycksförhållanden är 3-5 gånger så lång som för vanliga kulventiler av kolstål.

- Specialstålsmider (som 35CrMoA): Anpassad för extremt högt tryck och speciella arbetsförhållanden, vilket ger pålitligt materialstöd.

2. Högpresterande tillbehör, säkra och hållbara

Alla tillbehör till den smidda högtrycksflänsade kulventilen i stål är gjorda av högtrycksspecialiserade material, vilket säkerställer ventilens övergripande stabilitet och säkerhet:

- Ventilstam: Tillverkad av slitstarkt och korrosionsbeständigt smide som 2Cr13/A246-416, med en nitrerad ytbehandling, som erbjuder utmärkt vridhållfasthet. Den bottenmonterade designen med en bakre tätningsstruktur förhindrar att ventilskaftet faller av och medialäckage.

- Bultar: Använd 35CrMoA/A193-B7 specialiserade högtrycksbultar, som erbjuder hög hållfasthet och anti-lossningsegenskaper, lämpliga för högtrycksförhållanden.

- Tätningar: Tillverkade av högtrycksspecialiserade material som PTFE, PPL och fluorgummi. Vissa modeller använder en trippelstruktur av metallhård tätning + elastisk hjälptätning, där ju högre tryck, desto tätare tätning, vilket uppnår dubbelriktat nollläckage och uppfyller API 6D "nollläckage"-standarden.

3. Vetenskaplig struktur, bred anpassningsförmåga

Genom att anta riktade strukturella konstruktioner baserade på driftsförhållanden är den smidda högtrycksflänsade kulventilen av stål lämplig för olika scenarier:

Flytande kulstruktur: Lämplig för ventiler med liten diameter, beroende på medeltryck för att säkerställa en tät passning mellan kulan och ventilsätet. Enkel struktur, pålitlig tätning.

- Fast kulstruktur: Lämplig för ventiler med stor diameter. Kulan stöds av övre och nedre axlar, vilket förhindrar förskjutning under öppning och stängning, minskar arbetsmomentet, lämpar sig för frekvent drift under högt tryck och minskar ventilskaftslitage.

- Antistatisk och brandsäker design: Utrustad på vissa modeller. Den antistatiska konstruktionen förhindrar statiska gnistor, och den brandsäkra konstruktionen möjliggör tillfällig tätning genom metall-till-metall-kontakt efter att tätningarna brinner ut, lämplig för brandfarliga och explosiva högtrycksförhållanden.

Vårt engagemang

Som en professionell tillverkare och leverantör i Kina följer DIYE VALVE filosofin om "Quality First, Customer Supreme." Vår fabrik har ett komplett produktions- och testsystem, med strikt kontroll genom hela processen för att säkerställa produktkvalitet. Vi tillhandahåller även professionell teknisk support och eftermarknadsservice och har etablerat långsiktiga och stabila samarbetsrelationer med globala partners.

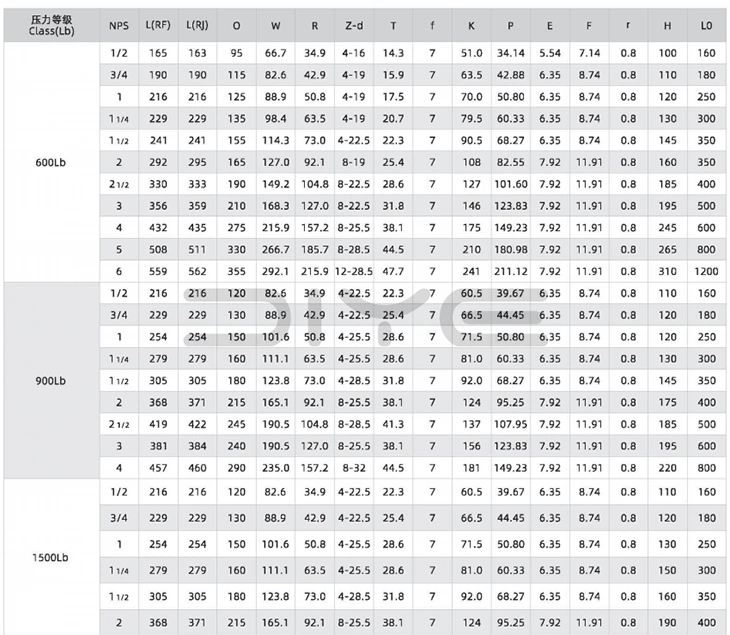

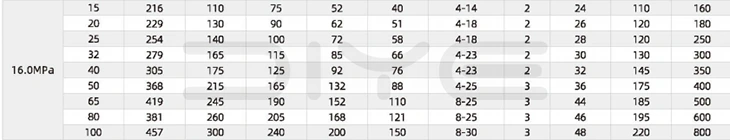

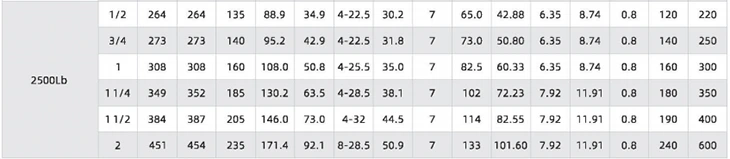

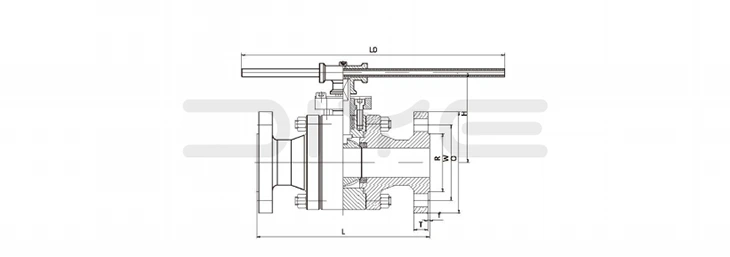

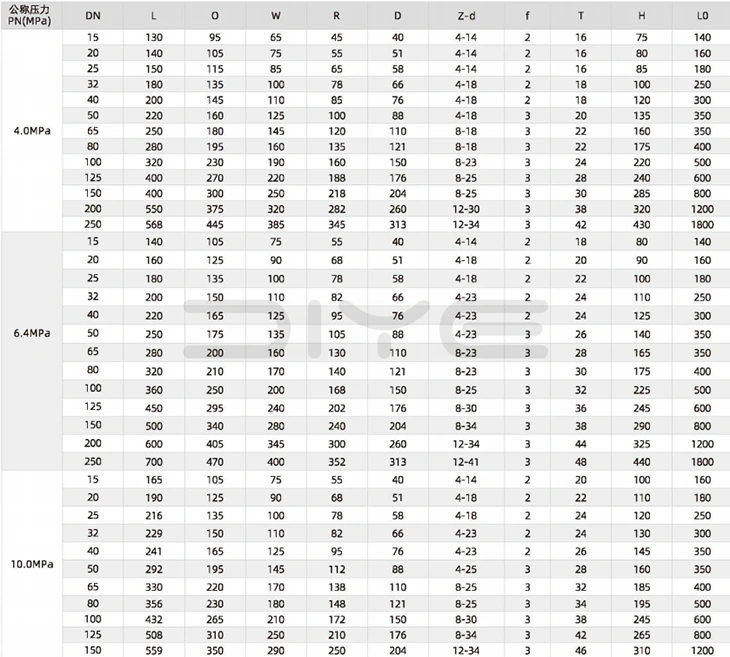

Tekniska parametrar

FAQ

F: Kan den smidda högtrycksflänsade kulventilen av stål uppnå noll läckage under högt tryck?

S: Den har en dubbeltätningsdesign som är lämplig för högtrycksarbetsförhållanden: ① Huvudtätning: Den använder en kombination av inbäddat elastiskt ventilsäte (PTFE/PPL/fluorgummi) och hård metalltätning, med en O-ring bakom ventilsätet. Ju högre medeltryck, desto tätare komprimerar ventilsätet kulan, vilket uppnår dubbelriktat nollläckage och uppfyller API 6D "nollläckage"-standarden; ② Ventilstamtätning: Den använder en bottenmonterad ventilskaft + bakre tätningsstruktur + flerskiktstätning. Packningen är gjord av högtrycks-special flexibel grafit eller PTFE för att förhindra mediumläckage vid ventilskaftet och undvika ventilspindeltorsion och lossning under högt tryck; ③ Antistatisk/brandsäker design: Vissa modeller har inbyggda antistatiska fjädrar. När tätningen är bränd kan tillfällig tätning uppnås genom metall-till-metall-kontakt, lämplig för arbetsförhållanden med brandfarliga och explosiva medier.

F: Vilka är skillnaderna mellan den flytande kulan och den fasta kulstrukturen hos den smidda högtrycksflänsade kulventilen i stål? Hur väljer man efter kaliber?

S: ① Flytande kulstruktur: Används vanligtvis för små kalibrar (DN10~DN50), kulan har inget fast stöd, och tätningen uppnås genom att trycka kulan mot det enkelsidiga ventilsätet genom medeltryck. Den har en enkel struktur, litet öppnings- och stängningsmoment och låg kostnad, lämplig för konventionella högtrycks- och småflödesarbetsförhållanden; ② Fast kulstruktur: Används vanligtvis för stora kalibrar (DN65~DN300), kulan stöds fast av övre och nedre ventilskaft, utan förskjutning under öppning och stängning, stark tryckbärande stabilitet, lämplig för högtryck, stort flöde och frekventa arbetsförhållanden, vilket effektivt kan minska risken för och deformation av ventilspindeln. Diye kan skräddarsy flytande boll eller fasta bollstrukturer efter kundens behov och arbetsförhållanden.

F: Vilka är de viktigaste försiktighetsåtgärderna för att installera den smidda högtrycksflänsade kulventilen i stål under högtrycksarbetsförhållanden?

A: ① Flänsanslutning: Bultar måste vara specialbultar med högt tryck som 35CrMoA/A193-B7, och principen om "diagonal enhetlig och stegvis åtdragning" ska användas för att undvika att ventilkroppen spricker på grund av ojämn kraft, och vridmomentet ska följa standardreglerna; ② Medium flödesriktning: Kontrollera att ventilhusets flödesriktningsmarkering överensstämmer med mediumflödesriktningen; det finns ingen begränsning för flödesriktningen för kulventiler med full port; ③ Installationsmiljö: Undvik exponering utomhus för solljus och regn, och rengör föroreningar i rörledningen före installation för att förhindra blockering av kulkärnan; ④ Godkännande av trycktest: Trycktest på plats ska utföras efter installationen. Vattentryckstesttrycket är 1,5 gånger det nominella trycket och lufttrycket testtrycket är 1,1 gånger det nominella trycket. Den kan endast tas i bruk om det inte finns något läckage.
