3st flänsad kulventil

DIYE VALVE är en professionell exportör och tillverkningsanläggning som specialiserat sig på 3PC-flänsade kulventiler, rotade i Kinas avancerade industriella tillverkningssystem. Vi följer strikt kvalitetskontroll genom hela produktionsprocessen, utrustade med komplett gjutnings-, bearbetnings- och testutrustning för att säkerställa stabil prestanda och snabb leverans till våra globala kunder.

Produktstruktur och kärnfunktioner

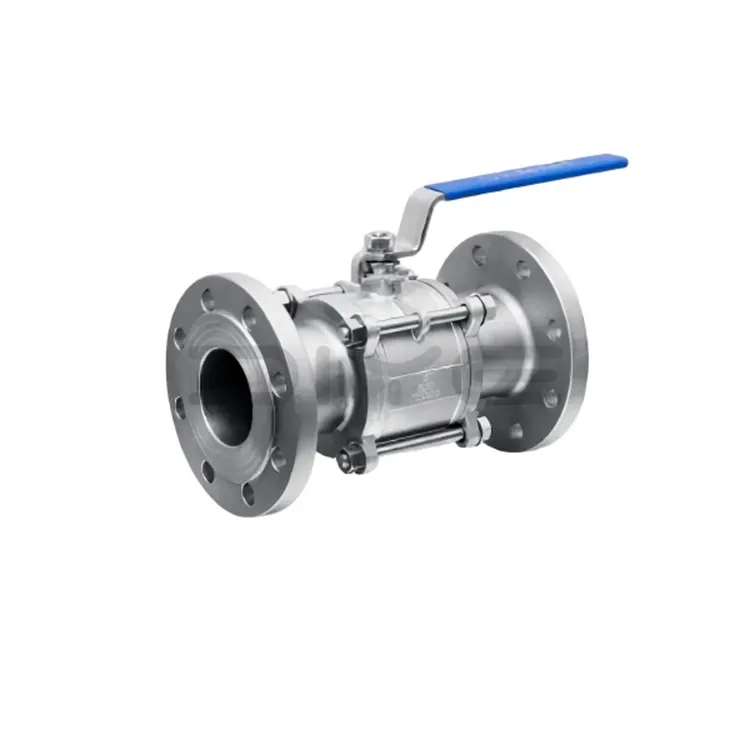

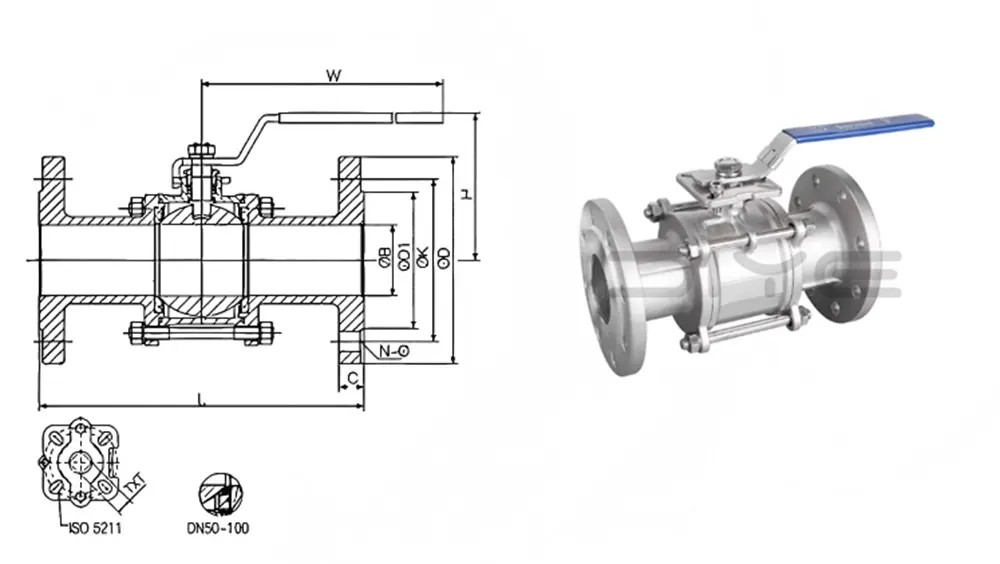

Den 3PC-flänsade kulventilen har en tredelad delad design. Ventilkroppen består av en central huvudkropp och vänster och höger flänsändlock, gjorda av 304/316/316L rostfritt stål genom smide och precisionsbearbetning, med utmärkt korrosionsbeständighet, hög tryckbeständighet och hög temperaturbeständighet.

Kärnprestandafördelar

1. 90° rotation möjliggör snabb öppning och stängning med lågt flödesmotstånd.

2. Använder högpresterande PTFE-packningar för dubbelriktad nollläckagetätning.

3. Möjliggör online-demontering och underhåll, vilket resulterar i en lång livslängd.

4. Kompatibel med fyra drivmetoder: manuell, snäckväxel, pneumatisk och elektrisk.

5. Uppfyller internationella standarder som GB, ANSI, JIS och DIN.

Arbetsprincip

1. Öppningsprocess: Den 3PC-flänsade kulventilens drivenhet roterar ventilskaftet och kulan. När kulans genomgående hål är i linje med rörledningen öppnas ventilen helt, vilket gör att vätskan kan flöda smidigt.

2. Stängningsprocess: Ventilskaftet roterar kulan 90° och riktar in kulans genomgående hål med rörledningen. Den fasta delen av kulan blockerar helt vätskepassagen, vilket uppnår tillförlitlig avstängning. Vid denna tidpunkt är ventilen helt stängd.

3. Tätningsmekanism: Den högprecisionsbearbetade kulan matchar PTFE-tätningsringen exakt, vilket säkerställer pålitlig dubbelriktad tätning under olika driftsförhållanden.

Ansökningar

Den 3PC-flänsade kulventilen är lämplig för olika medier inklusive vatten, ånga, olja, gas, syror, alkalier och frätande vätskor. Det används i stor utsträckning inom petrokemisk industri, livsmedel och dryck, läkemedel, vattenrening, VVS, papperstillverkning och metallurgisk industri.

Kvalitetssäkring och certifieringar:

1.Auktoritativa certifieringar

Med auktoritativa certifieringar som ISO 9001, CE, EAC, GOST och API 6D/607 uppfyller den direkt kraven på projektåtkomst i Europa, Amerika, OSS, Mellanöstern och Sydostasien.

2. Full-Process Testing

Råmaterial spektralanalys, 1,5 gånger nominellt tryckvatten/lufttryckstest, tätningsprestandatestning, ≥100 000 livslängdstest för öppning och stängning, vilket säkerställer 100 % produktkvalificering före leverans.

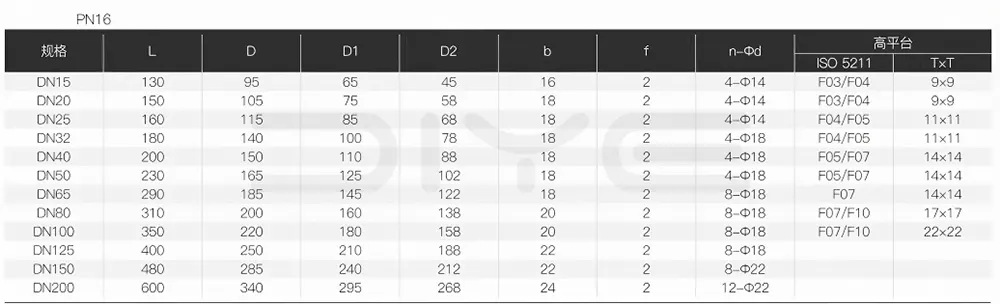

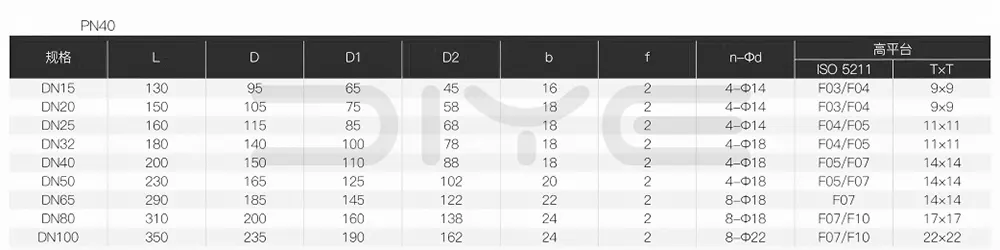

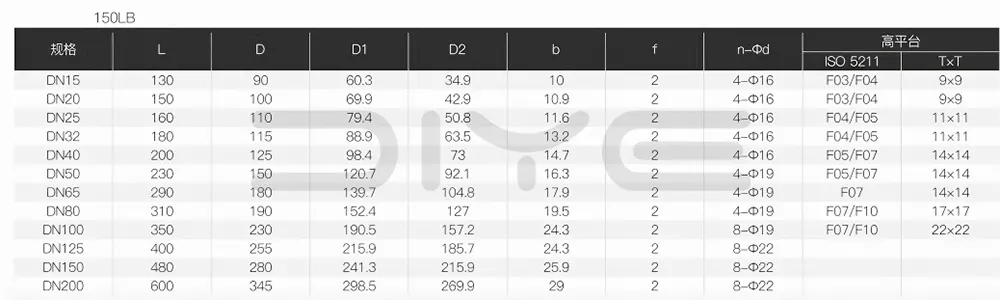

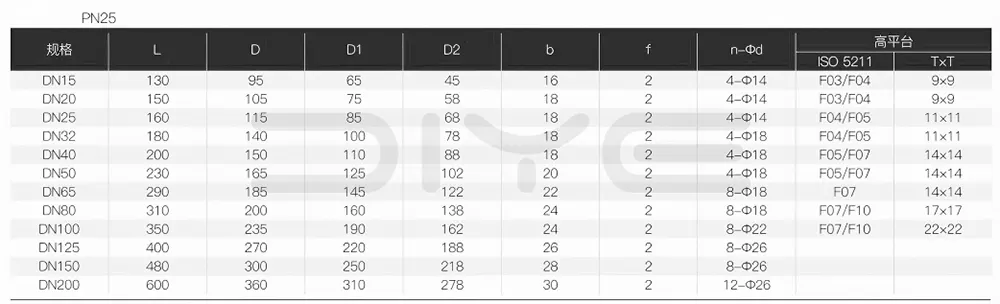

Tekniska parametrar

Support och anpassningstjänster

1. One-Stop Supply: Tillhandahåller en komplett uppsättning ventiler, ställdon, flänsar, packningar och bultar, vilket förenklar utländska inköps- och installationsprocesser.

2. Flexibel anpassning: Vi kan justera gängstandarder (NPT/BSP/G/BSPT, etc.), tryckklasser, materialval, tätningar, icke-standardiserade storlekar, speciella gränssnitt, plattformsmodifieringar, utseendeutskrift, logotypanpassning, etc., för att möta olika projektbehov i ett stopp.

Vanliga frågor

F: Hur väljer man tätningsmaterial för 3PC-flänsade kulventiler?

S: 1. PTFE (F4): Mjuk tätning för allmänt bruk, driftstemperatur -20 ℃ till 200 ℃, med utmärkt tätningsprestanda och korrosionsbeständighet.

2. Förstärkt PTFE: Lämplig för applikationer med högre temperaturer (≤250℃).

3. Metalltätning (hård tätning): Designad för media som innehåller hög temperatur (≤600 ℃), högt tryck och partiklar.

F: Vad är utbytescykeln för tätningar för 3PC-flänsade kulventiler?

A: 1. Soft Seal (PTFE): 1-2 år under gynnsamma arbetsförhållanden; förkortas till 3-6 månader under korrosiva eller höga temperaturer.

2. Metalltätning: 3-5 år, beroende på faktiska slitageförhållanden.
