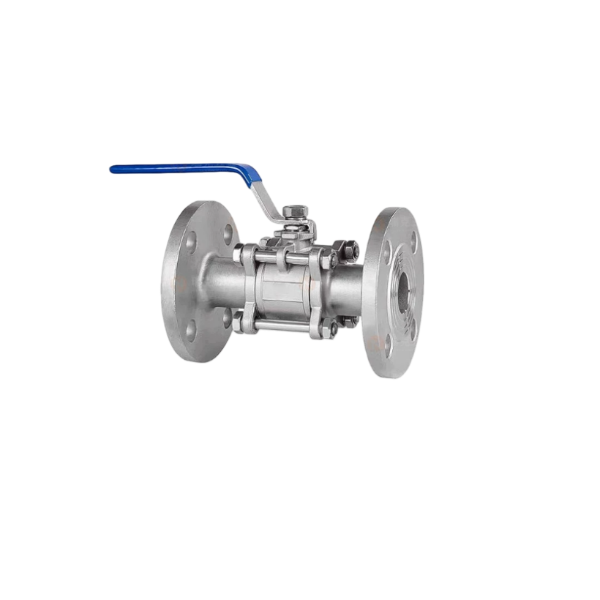

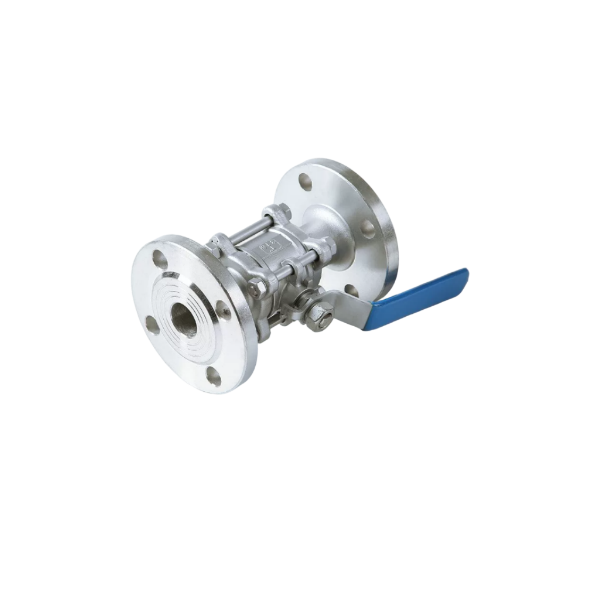

Rostfritt stål 3st fläns kulventil

Produktintroduktion

3-delad kulventil med fläns i rostfritt stål med smidd SS304/SS316L-kropp med CNC-bearbetning. Flänsade ändar möjliggör enkel montering med industriella rörledningar. Utrustad med anti-utblåsningsskaft och PTFE-sätetätning, minimerar denna fullportsventil medeltrycksförlust. Den använder ISO5211 standardmonteringsplatta, tillgänglig för manuell spakmanövrering, eller utrustad med pneumatiska och elektriska ställdon för automatisk fjärrkontroll. Stort exporterat för vätskeavstängning i rörsystem för kemikalier, vattenrening, olja och gas och livsmedelsbearbetning.

Arbetsprincip

Den 3-delade flänsade kulventilen styr vätskeflödet via 90° rotation av kulan runt spindelaxeln. Ett genomgående hål är bearbetat på kulan. När hålet är i linje med rörledningens riktning passerar vätska fritt. Efter att ha roterats 90 grader trycker den solida sidan av kulan mot sätet för att blockera flödet. Den delade tredelade kroppen omsluter kulan och tätningsdelarna. Skaftet driver kulrotationen. Tät kontakt mellan kulan och sätet skapar bubbeltät tätning för att öppna eller stänga av rörledningsmedia.

Fördelar

1.Delad tredelad konstruktion möjliggör inline-inspektion och tätningsbyte utan att ta bort hela ventilen från rörledningen, vilket minskar underhållskostnaderna avsevärt.

2.Flänsad anslutning erbjuder högt tryck och stabil rörfog; ventilen förblir fixerad under demontering av rörledningen.

3.Smidd rostfri kropp ger enastående korrosionsbeständighet och förlängd livslängd för korrosiva media.

4.Full portdesign minskar flödesmotståndet och förhindrar sedimentansamling.

5.Pålitlig tätningsprestanda med lågt arbetsmoment; kompatibel med automatiska ställdon för fjärrkontroll.

6.Modulär struktur säkerställer god utbytbarhet av reservdelar och uppfyller certifieringskraven för utländska exportprojekt.

Tekniska parametrar

Vanliga frågor

F1: Vilka materialalternativ finns tillgängliga för denna 3-delade flänsade kulventil?

S: Standardkroppsmaterial är SS304 och SS316L rostfritt stål. Kula och skaft är också av rostfritt stål. Sätesmaterialet är PTFE som standard; PFA är tillval för tuffa korrosiva arbetsförhållanden.

F2: Vilket tryck och temperaturområde kan ventilen arbeta under?

A: Arbetstryck: PN16 / PN25 / Class150 / Class300 valfritt. PTFE-sätet tillåter arbetstemperatur från -20 ℃ upp till 180 ℃. Den faktiska räckvidden beror på val av media och tätning.

F3: Kan ventilen förses med pneumatiska eller elektriska ställdon?

A: Ja. Den är byggd med ISO5211 standard monteringsplattform. Manuellt handtag kan ersättas med pneumatiskt ställdon (enkelverkande/dubbelverkande) eller elektriskt ställdon för fjärrautomatik.
